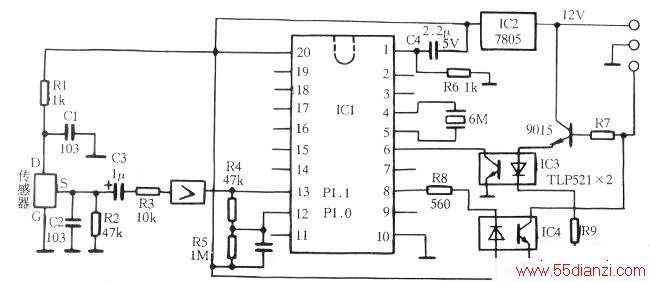

电路见下图。IC1电脑芯片采用P89LPC762系列，属飞利浦产品，也可用AT89C2051，前者指标稍优。
图中传感器输出经分立件电路放大整形后，送到芯片的13脚和12脚，其内部为精密电压比较器。当12脚高于13脚时，由⑧脚经IC4向主机发送报警信号；而主机发来信号经9015和光电耦合器IC3送到IC1⑥脚，这样实现相互间通信。
