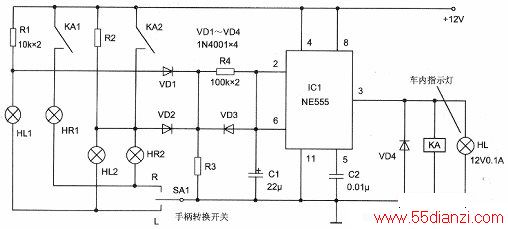

上图是应用于国产车系上转向信号闪光器电路,具有闪光和报警两种功能。
1.SA1开关在中间位置 当汽车直行时,转向灯开关SA1处于中间位置,电路不工作,IC1时基电路2脚、6脚为高电平,其3脚输出低电平,继电器KA、车内指示灯均不会动作。
2.汽车转弯 当汽车转弯时。转向灯通过SA1开关接地,电路工作,VD1、VD2的正极通过灯泡接地变为低电位而截止,C1电容通过VD3、R3进行放电。C1两端随着放电而电压下降一定值后,即IC12脚、6脚电压降到一定值时其状态就将翻转,3脚由低电平翻转为高电平。该电压一方面使车内指示灯点亮,以示汽车处于转弯状态,另一方面也使继电器KA线圈中的电流通路形成,KA得电吸合,其常开触点KA1或KA2闭合,使左或右转向指示灯得电点亮,以指示车辆向左或向右转弯运行。
随后,+12V电压又通过VD1或VD2及R4对C1进行充电,随着C1充电电荷的不断增加,也使IC12脚与6脚上的电压逐渐升高,一旦该电压上升到一定值时,IC1的状态又将发生翻转,其3脚由高电平转变为低电平,使车内指示灯熄灭,KA线圈断电后,也使左或右转向指示灯也同时熄灭。
随后,C1电容又通过VD3、R3进行放电。上述过程周而复始,从而使转向灯呈闪烁发光状态。
3.灯损坏报警 在同时打开的两只转向灯中,只要有一个灯泡损坏,由于VD1、VD2组成的或门作用,将会使IC1的2脚、6脚始终为高电平,电路将不工作。也就是说,当打开转向灯开关SA1后,如果车内指示灯HL闪烁,说明一切正常,否则说明电路有故障。
