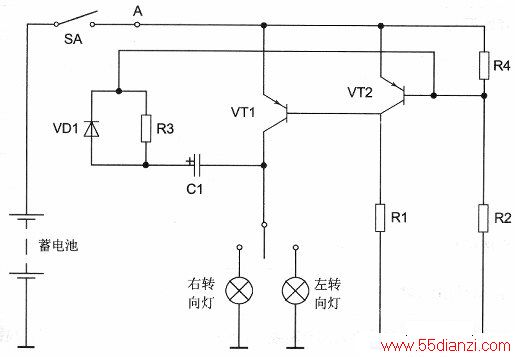

上图是由两只晶体管组成的无触点转向信号闪光器电路，主要由晶体管放大器和反馈电路两部分组成。其中放大器三极管VT1、VT2直接耦合构成；电容Cl、电阻R3、二极管VD1组成了正反馈电路。
接通转向灯电路，当正反馈的强度达到一定值时，产生的自激振荡作用，促使大功率三极管VT1周期性地导通和截止，于是信号灯发出一亮一灭的闪光。
上图电路的闪光频率为80—100次/min，闪光频率可通过改变电容器C1，电阻R3和R2、R4的参数值来进行调整，也就是改变开始熄灯和开始发光的时间。
