由三只晶体管组成的无触点转向信号闪光器电路

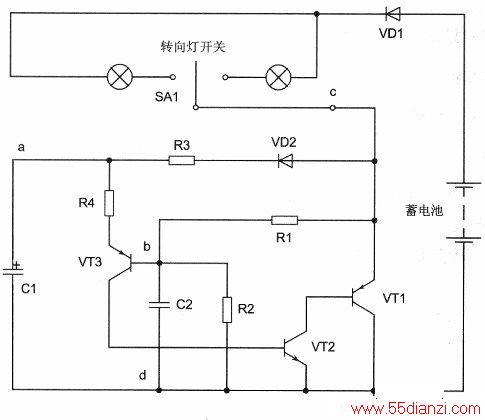

　　上图是由三只晶体管组成的无触点转向信号闪光器电路，这是一种无稳态振荡器。

　　1．电路组成    上图中的VT2、VT1组成复合管，相当于一只高效大倍数的三极管；VT3是VT2、VT1的起动三极管：R1、R2又是VT3管基极的分压电路：C2是抗干扰电容器；C1是决定闪光频率的电容器；R3是决定闪光频率的电阻；VD2用以阻止C1上的电压通过VT1放电，也就是一只保护二极管；R4为限流电阻，对VT2、VT3起保护作用；SA1为转向灯开关，当其处于中间位置时，闪光器不工作，信号灯和指示灯均不亮。

　　2．闪光灯点亮过程当转向灯开关SA1接通后，由于R1、R2的分压作用，使VT3的基极建立起一定的正电位（基极b点相对d点，电位为正）；同时，C1经VD2、R3进行充电。由于电容上的电压不能突变，充电开始时C1两端电压为OV，VT3管发射极电位也为OV，发射结加上反向电压，使VT3不能导通。

　　随着C1电容充电时间的延长，VT3发射极上的电位逐渐上升，直到发射极电位高于基极电位，满足了发射结的正偏电压时，VT3开始导通，使集电极电流流经VT2的发射结，于是VT2也导通，VT1随之导通，这就相当于触点闭合，闪光灯点亮。

　　3．闪光灯熄灭过程当VT3、VT2管导通以后，电容器C1上的电压将经R4、VT3、VT2进行放电，C1上的电压逐渐降低。当该电压降至一定值后，VT2管截止， VT1也截止，此时相当于触点断开，闪光灯熄灭。

　　4．闪光灯再次点亮过程当VT3截止后，电容Cl又通过VD2、R3进行充电，电路又恢复到初始状态，导致VT3又导通，VT2、VT1再次导通。

　　上述过程将周期性地循环下去，直至转向开关关断为止。

　　VD1为隔断二极管，具有电源极性饭保护作用。闪光频率可通过调整C1与R3的值来进行改变。
