从电路图可以看出，振荡波形的转折点可以由下式决定：
公式4

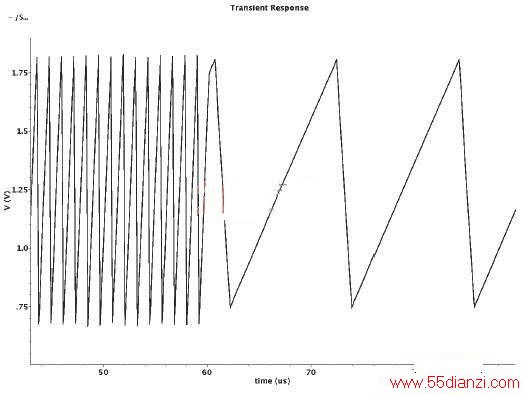

图6为振荡器的输出波形，从图中可以看出，振荡波形在0.6V至1.8V范围内波动，符合设计要求。
图6: 振荡器的输出波形
当输出输入电压比值低于一定值(0.2)时，说明此时控制脉冲的占空比很低，效率下降，此时通过低比值保护电路，产生OSP信号，将整体电路的频率下降。从电路图可以看出，当OSP通过控制电路变为高电平时，则M0关闭，而M1与M2的宽长比为4:1,此时的充电电流变为原来的1/4,那么充电时间变为原来的4倍，这样输出振荡波的频率变为原来的1/4,即200KHz,提高电源的转换精度。
(三)应用
在汽车电子应用中，输入电压有12V,24V和36V等多种电压轨，在确定输出电压的条件下，这种可以根据输入电压自适应调整工作频率的DC/DC可以自动设置合适的工作频率，优化DC/DC的工作效率，减小瞬态过程。
