LCD显示方式是用低功耗CMOS技术制造的大规模点阵LCD控制器（通常显示驱动电路也集成在该控制器内）与仪表主控微处理器连接，受主控微处理器的控制能使点阵LCD显示大小写英文字母、数字和符号以及模拟指针或指示灯动态图形等丰富信息，同时有较强的通用性，使用方便，用少量的元件就可以构成一个完整的点阵LCD系统，当输入相关的数据和指令就可实现所需的显示。LCD将会是今后数字式仪表的主要显示方式。
1．LCD显示电路的组成
LCD显示电路通常是由LCD液晶驱动与高压背光灯电路等组成。多采用模块封装方式。有的车型还将按键扫描电路、按键照明电路也设置在该模块内，上图就是一种在各种车型上应用相当广泛较典型的LCD显示电路（该显示电路在汽车的空调电路、数字式收音机等电路应用也较广泛）。下面以该电路为例来介绍汽车数字式仪表LCD显示电路的工作原理。
2．液晶显示驱动集成电路HT1621简介

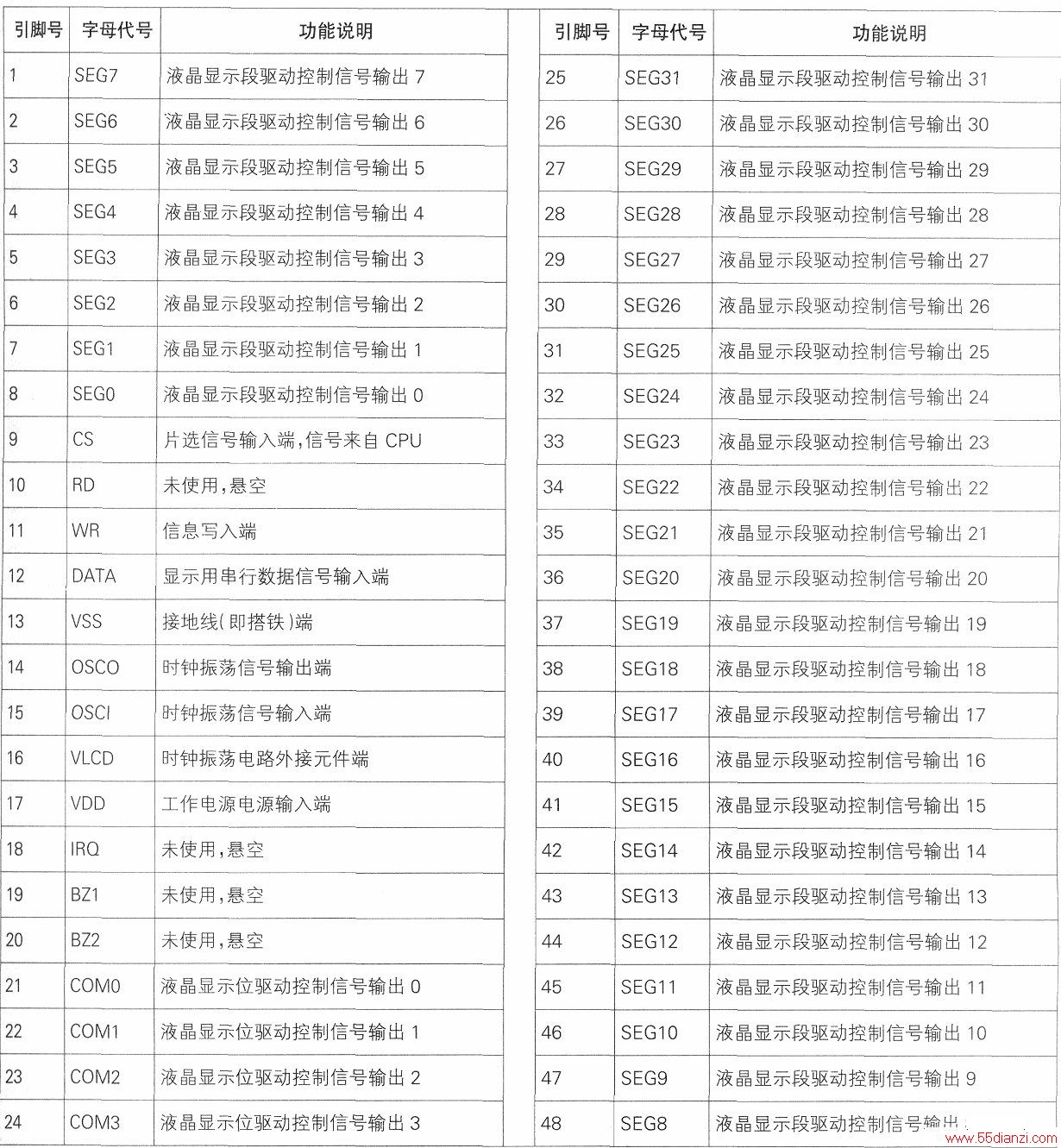

HT1621是一块4×32位的液晶显示驱动集成电路，其采用48脚双列直插式封装方式，各引脚功能说明如下表中所列。
3．时钟振荡电路
时钟振荡电路由HT1621的14—16脚内电路及其外接的电阻R与电容C共同构成。电阻R与电容C的数值决定了振荡电路的振荡频率。振荡电路产生的信号供显示驱动电路使用。振荡电路异常会造成不显示故障。
4．液晶显示背光灯电路
液晶显示背光灯电路由振荡升压变压器T、振荡开关管VT1、C1、C2、Rl'R2、背景灯EL等组成。振荡电路产生的感应高压（大约几百伏）从振荡变压器T的次级输出驱动背光灯EL使其发出蓝色光，作为液晶显示屏的背景光。
5．显示输入电路
显示输入电路由HT1621的9、11、12脚内电路等组成。这3只引脚通过J3插件与仪表主控微处理器的相关引脚进行连接，接收微处理器送来的串行数据信息，经译码处理以后，在LCD显示屏上显示出来。
6．LCD显示驱动电路
LCD显示驱动电路由HT1621的1~8、25~ 48脚为32个液晶显示段驱动控制信号输出端，供不同的功能显示需要进行选择使用。这32个引脚连接方式不同时，可以得到不同的字母、数字或图像，上图电路中仅使用了部分引脚功能：21~ 24脚为位选择信号输出端，用于对显示屏的显示位进行选择。
7．按键扫描及其照明电路
有的车型还将按键扫描及其照明电路也设置在仪表LCD显示电路板上，如上图所示。各种车型上由HT1621组成的LCD显示电路结构大同小异，但按键扫描电路差别较大，这主要是由于控制的功能不同，以及所设置的按键开关数量的不同或所使用的仪表主控微处理器内部结构的不同所致。对于上图电路中的按键扫描电路来说，由于设置了10个按键开关，故电路中使用了两块型号为74HC165的8位并行输入／串行输出的数字移位寄存器，用于把10个按键开关的输入状态扫描成二进制的串行数据送到仪表微处理器进行处理。
上图左下角的10只发光二极管即为按键照明电路，这10只发光二极管各串有一只限流电阻，它们采用并联工作方式，受插件J3的1脚外接开关的控制会同时点亮或熄灭，当其点亮时就可作为按键照明灯使用。
