神龙富康系列轿车上安装的防盗报警接收电路主要由两大部分构成。这两大部分的组成情况如下：
图1

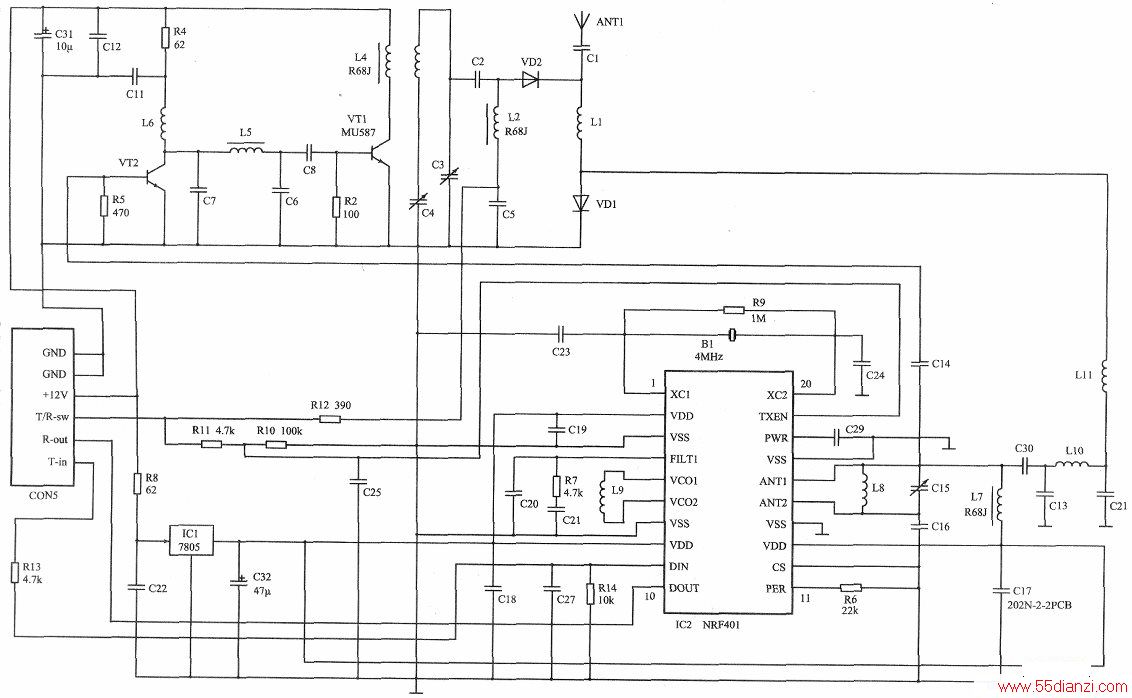

1．接收／发射电路安装在汽车上的防盗报警接收／发射电路如图1所示，主要由IC1(W7805，稳压值为5V)三端固定稳压集成电路与IC2(NRF401)单片无线发射／接收集成电路为核心组成。

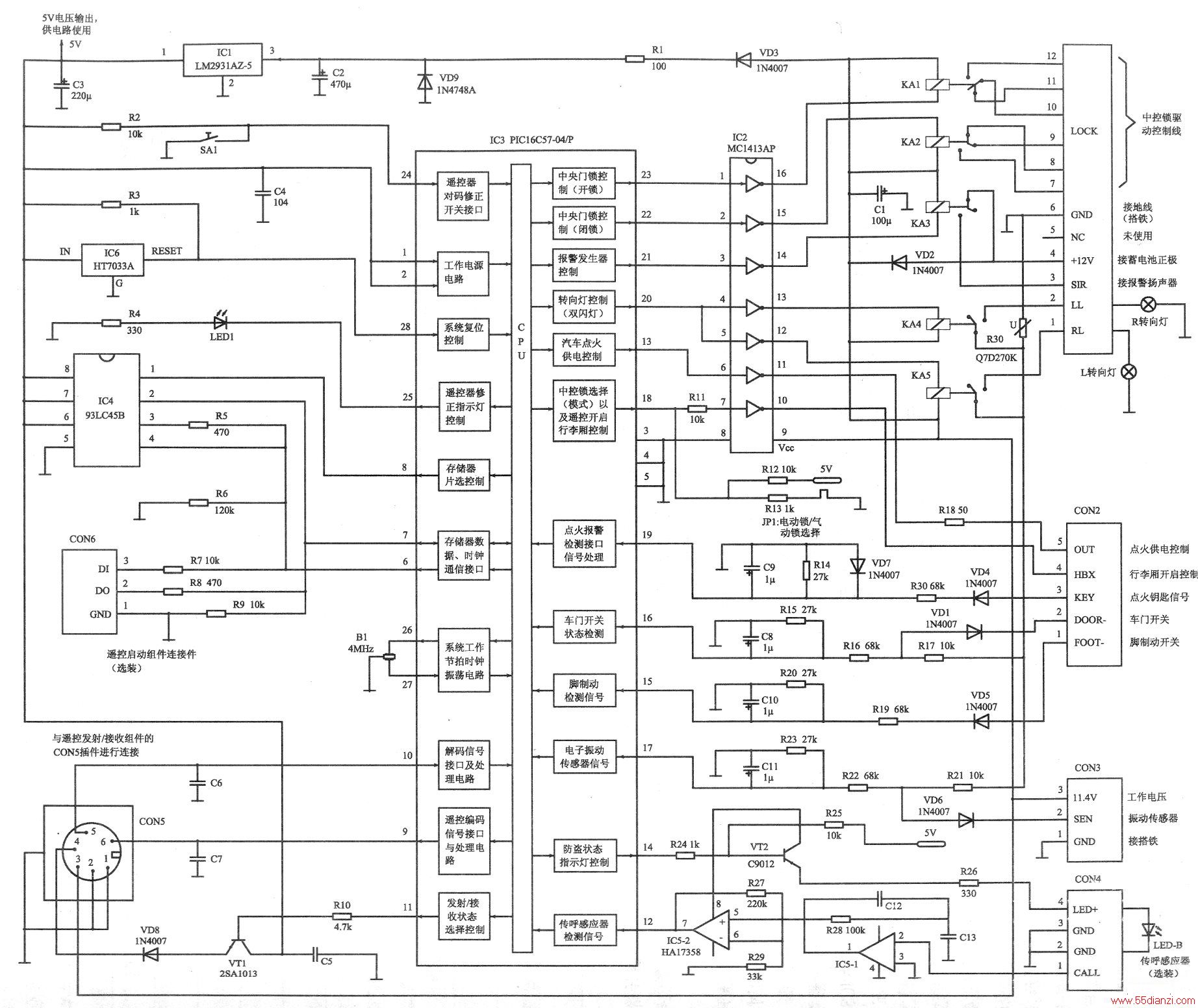

2．主机系统控制电路防盗报警主机系统控制电路如图2所示，主要由IC1lLM2931A25，稳压值为5V)-端固定稳压集成电路、IC2(MC1413AP)功率驱动集成电路、IC3(PIC16C57-04/P)主控微处理器、IC4(93LC45B)存储器集成电路、IC5(HA17358)双运算放大器、IC6(HT7033A)复位集成电路等为核心构成。
图2
3．主要集成电路引脚功能说明 在图1电路中，IC2集成电路的型号为{NRF401，其各引脚功能与用户遥控器中{的同型号集成电路相同。

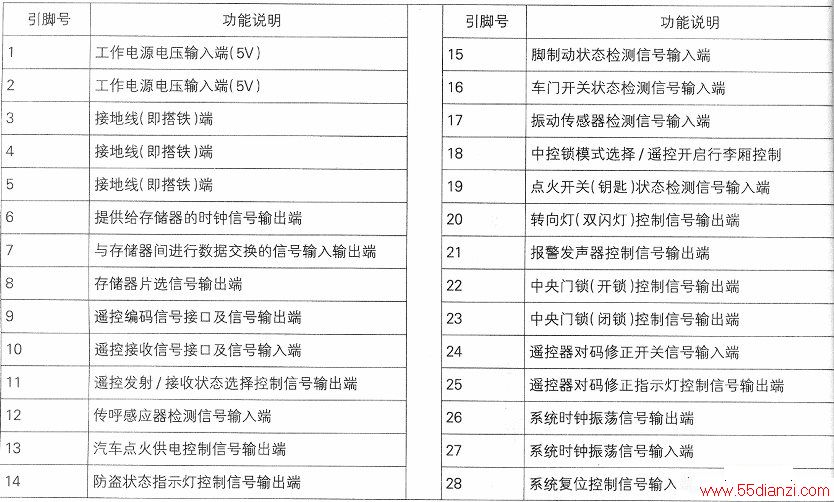

在图2电路中，IC1的3脚为电源输入端、1脚为5V电源输出端、2脚接地线；IC2的1~7脚为信号输入端、16—10脚为信号输出端、8脚接地线、9脚为电源电压输入端；lC3各引脚功能说明如下表所列；lC4的1脚为片选信号输入端、2脚为数据信号输入与输出端、3与4脚为时钟信号输入端、5脚接地线、6~8脚接5V电源端；IC6的IN为电源输入端、RESET为复位信号输出端、G端接地线。

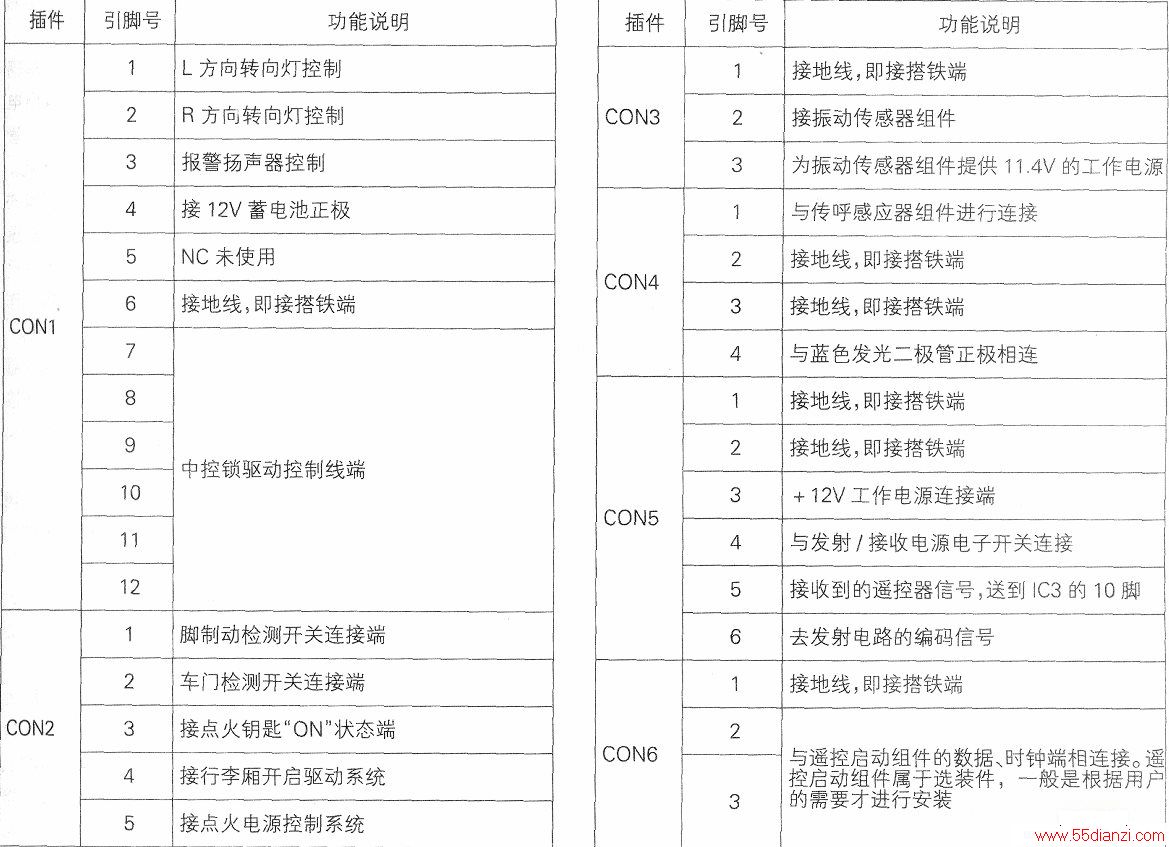

4．各接插件的连接情况神龙富康系列轿车上安装的防盗报警接收电路中的CON1～CON6插件的各引脚功能说明如下表中所列。
