一只LED充电型手电筒不亮，打开检查，除了两只LED发光管击穿短路（可见烧黑点）、二只开路外，再检查降压电容、限流电阻、整流二极管全部没问题，电池电压为2.6V左右。于是，找了四只同规格的发光二极管更换了LED2~LED50拨动开关，LED2—LED5没有发光，怀疑电池电压不够，接上220V交流电开始为电池充电，充电指示灯LED1指示正常后，准备通电试验。就在拨动开关的瞬间，换上的四只LED像高压警棍放电一样发出“噼噼”的响声和耀眼的白光，立即断电检查，新换的发光管又全部击穿，其他元件还是完好，电池电压升到3.8V左右（断开AC220V后）。电路完好，元件完好，为什么瞬间又烧毁四只发光管？
怀疑全波整流二极管性能有问题，于是将四只整流二极管VDl~VD4全部换新。
为了慎重起见，这次只装了一只LED，再次通电试验，又是一道亮光．LED又烧毁了！再次检查所有元件，仍未发现问题，断开AC220V电源后测电池电压也没问题，充电电路板和LED间的线路也没有问题。
对于只有几伏电压的LED发光电路上，为什么出现反复击穿发光管的现象，本人感到很困惑。
在不接LED时，当表笔接近LED的+、一极时，立即出现了放电现象，数字万用表读数溢出（直流20V挡），说明有高压。随即用指针式万用表的直流250V挡测量，指针满偏！换到直流1000V，还是满偏！
换到交流1000V，指针指到600V，有100V左右的晃动，因此确定是高压导致LED烧毁。奇怪的是，这个高压是如何产生的呢？整流、充电电路和LED板没有高压形成的要素，怀疑过充电电池异常。
但电池只有老化充不上电和击穿充不上电两种可能，还会有其他的原因吗？为了搞清楚这个电路高压形成的原因，找了一块完全一样的LED手电充电路板，接上产生高压的这块手电电池，再接通220V电压开始对电池充电，高压又产生了，并且跟故障板的电压和现象一样！终于确认高压是由于电池而产生的。此时，用另一块正常充电电池分别接上充电电路通电测试，两块电路板的高压都消失了，在未接LED的情况下，充电时LED供电节点的直流电压稳定指示在6V，再换上故障电池，高压又出现了，肯定高压是由于充电电池故障产生的。那么，电池故障为什么会使LED电路产生高压呢？

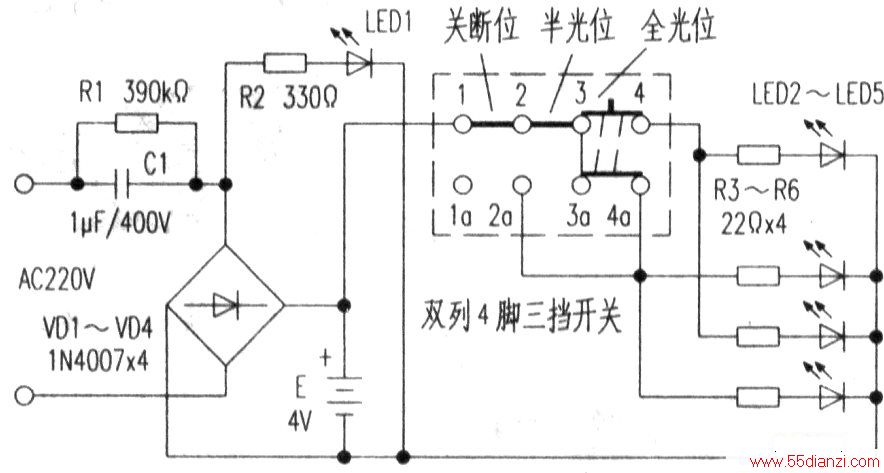

根据附图所示的电路原理可知，只有一个可能，即故障电池已具备了大容量电容的特征，在此电路中变成了储能电容，即当充电电路接通220V电对该电池进行充电时，因电能不能使故障电池进行电能转换，而是以电容充电的方式使电压迅速升高（电荷累积），从而击穿LED管。
由此想到，如果这种现象（电池变成电容）出现在一些贵重的设备上，造成的危害一定也是巨大的，应该引起有关人员的注意和重视。
