简单易制的节能LED手电筒

　　手电筒电池不耐用，没过多长时间就要更换电池，这将带来很大的烦恼。最近用小手电筒改装了一个节能LED手电筒，将这一问题迎刃而解。由于采用了专用的LED驱动集成电路，所以对原有小手电筒稍加改装即可。它用电省，使用方便，发光元件寿命长，只要正确使用，几乎长期不用更换发光二极管。
　　
　　工作原理
　　
　　AMC7135是一款350mA超低压差稳流器。AMC7135能以350mA恒定电流输出推动1～3W的高功率LED达到稳定亮度、增加电池总输出功率的效果。其超低压差、低静态电流特性更延长了电池工作时间。无须任何外接组件，并具有输出短路／开路保护与内建过热保护装置。
　　

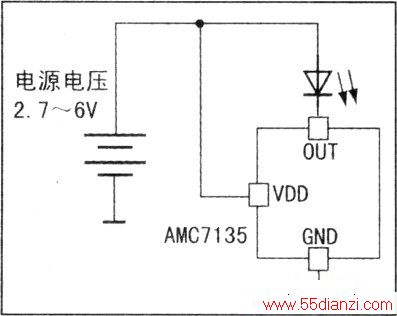

　　高亮度白色发光二级管是以半导体材料——氮化镓为基础的新型节能灯。其发光强度分别为荧光灯的4～6倍和白炽灯的15～30倍，可连续使用10万小时，其寿命比普通白炽灯泡约长100倍。发白光的发光二极管比其他颜色的发光二极管工作电压较高，一般在2.5~3.5V。当发光二极管开始工作时，随着通过电流的增加，发光管的亮度也不断增加，当电流达10mA后，亮度变化不大，但周围原来较暗处亮度增加较多。故确定工作电流在10～30mA左右。工作原理图如附图所示。
　　
　　元件选择
　　　　
　　在选购LED时，一定要问清该发光二极管的真实工作电压和工作电流，并在规定电压和电流情况下从发光二极管的顶部观察所发出的白光是否明亮。有些发光二极管的参数离散性很大，如它的正反向电阻在标准电压下LED电流值偏差较大，如果因为价格便宜要使用的话，最好测出其实际工作电压和实际工作电流值。
　　
　　制作和调试
　　
　　由于元件只有一块AMC7135集成块，这里不使用电路板，而是直接将元件及连线焊好后用蜡固定在手电筒内。具体方法是：元件焊接无误后，找一只小手电筒（必须头部比较大些的），将原来的小电珠的玻璃泡用电烙铁焊下，在小电珠座焊上发光管。把制作好的电路装在手电筒头部，这样发光二极管手电筒即制成。需要注意的是手电筒长时间不用要取出电池，防止电池漏液腐蚀手电造成故障。
　　
　　此电路非常简单，不用作任何调节，改装后即可使用。
