RT8450设有VCC1和VCC2两个电源端：VCC1是给整个器件供电，使用时应连接到给LED供电的电源端上，其电压范围是4.5V～40V，最高不能超过45V。VCC2是内置开关管的基极驱动电源端，通常情况下，VCC2与VCC1端相连，以获取驱动电流。由于该芯片内置开关管的β值约为70，所以VCC2端所吸收的电流约为IC/70。这样一来，通过VCC2端所消耗的功率约为VCC2×Ic/70，在负载电流较大的情况下，该功耗也较大。

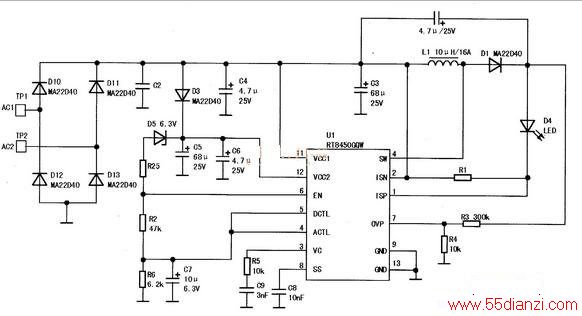

为了减小这一无谓的功耗，当系统中有另外的电源存在时，可以考虑使用第二电源来为VCC2供电，其最低供电电压可低至3V。一款支持可控硅调光，且对多种电子变压器有很好适应性的LED驱动电路如下图所示，其AC1、AC2端连接输出电压约为＊引AC12V的电子变压器或普通变压器。经D10～D13整流所得的脉冲电压，通过D3给C5、C6充电，使得VCC2端电压能维持在5V左右，这样就可以保证RT8450正常工作，即便RT8450的VCC1端的电压瞬间大幅跌落。D5、R25、R2、R6和C7组成使能及电流控制电路，其参数决定LED在输入多高电压时开始发亮，输入多高电压时亮度达到最亮。
提示：无论RT8450采用哪一种供电方式，提供给两个供电端的电源都应该是稳定的。因此，VCC1和VCC2端都应外接ESR（等效串联电阻）极低的退耦电容。
