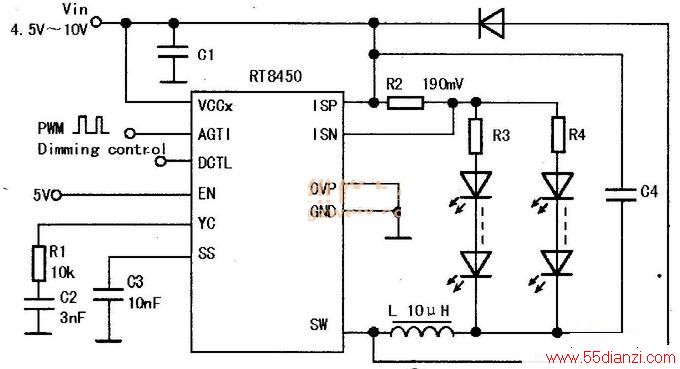

采用RT8450的降压型LED驱动电路如下图所示。在该电路中，LED串联以后的正向压降之和应小于输入电压（VIN），肖特基二极管D1的耐压应高于VIN。
因该芯片只对流过LED的总电流进行恒流控制，当某一个LED支路开路时，本来要流经这个LED支路的电流就会分摊到其他LED支路中，这样就易导致原本正常的LED过流损坏。为了避免出现这种情况，就需要在并联的每一个LED支路中串联均流电阻，如图中的R3、R4。如果只驱动单只或单串LED，则不需要安装均流电阻。
该电路的调光方式采用数字转模拟调光方式，从DCTL端送入的PWM信号，经过C4和IC内部电路组成的积分电路平滑滤波后，变成了模拟信号，用于调整R2上的压差，从而实现输出电流的调整。PWM信号的频率可高达50kHz，以便使输出电流保持较高的稳定性。用频率高于20kHz的信号对输出电流进行调整，能避免对音频电路的干扰。
若要实现模拟信号调光方式，则ACTL端不接电容C4，而改接直流电压调节端。实验证明：若ACTL端的电压在0.3V～1.2V变化，则R2上的压降在0～120mV间变化；当ACTL端的电压低于0.3V或高于1.2V时，R2上的压降均不再变化。
