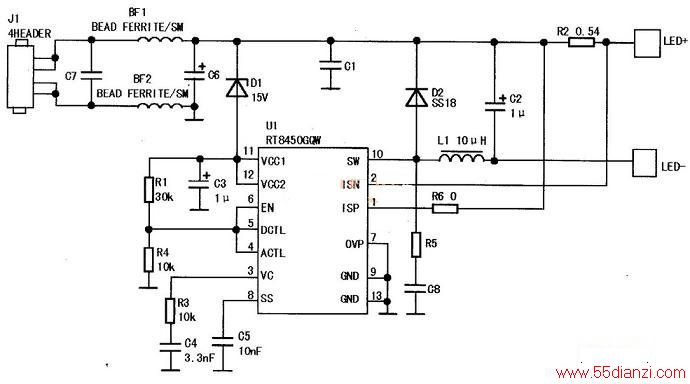

由于RT8450的工作电压范围是4.5V~40V,若要将该芯片用于输入电压高于40V的电路中,则需要在输入电路中加入降压元件。一款采用RT8450用于驱动12只350mA的WLED的电路如下图所示,输入电路为48V、15V稳压二极管D1就起到了降压作用,使得RT8450的VCC端供电约为33V、已符合其供电要求。
