在LED照明市场前景一片大好的环境下，东芝公司为了增加市场竞争力，提升LED能效，推出了更高性能的非隔离式的LED控制IC方案。本方案采用的是TB62D901FNG芯片，它是一个恒流驱动IC,适合被使用在降压式AC / DC转换型LED照明应用上。
方案特点
1、效率：90%或更高(使用建议的组件);
2、IC待机功能：待机模式下，允许EN信号，最大0.8毫安消耗电流;
3、调光功能：线性调光(通过调整LED的峰值电流)、PWM调光;
4、检测功能：热关断(TSD)、过电流检测(OCP)、过电压检测(OVP)、低电压栓锁(UVLO)、ISEN终端开路检测(IOP)。

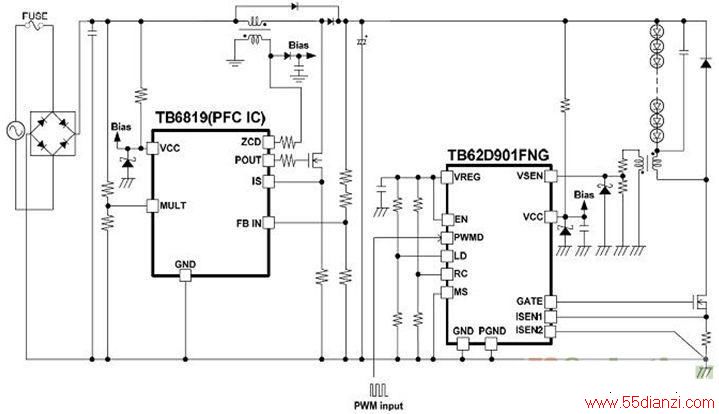

应用电路图
芯片简介
TB62D901FNG是一个恒流驱动IC,适合被使用在降压式AC / DC转换型LED照明应用。
TB62D901FNG架构中含有自动关断周期调整器，即使在波动的输入电压及LED顺向偏压的影响下，亦能达到最少变化量的LED电流。
该器件允许线性调光或PWM调光。它有丰富的检测功能，热关断、过电流、过电压、低电压栓锁和电流传感输入的终端(ISEN1)开路侦测。

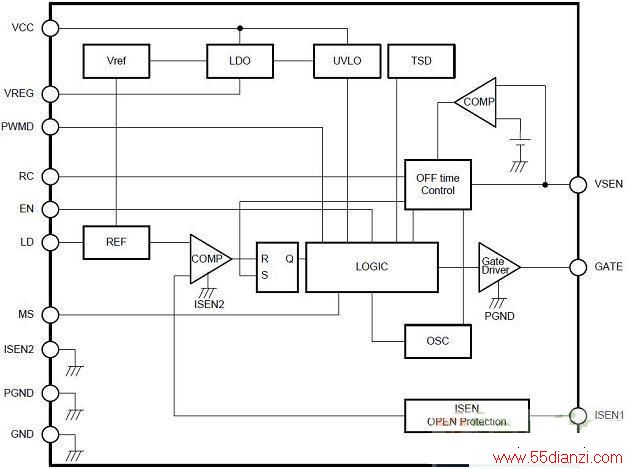

芯片方框图
封装
SSOP16-P-225-0.65B
芯片特征
工作电压：12V至30V
开关频率：可调，最高至500kHz
操作模式：电流连续导通模式、临界导通模式
工作温度：TOPR= -40°C至105°C
调光功能

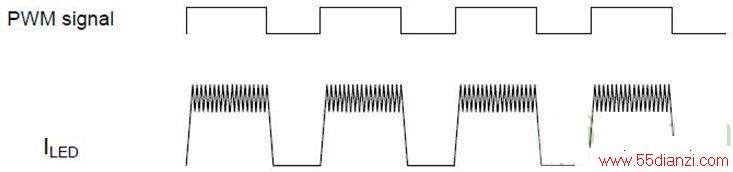

1、PWM Dimming

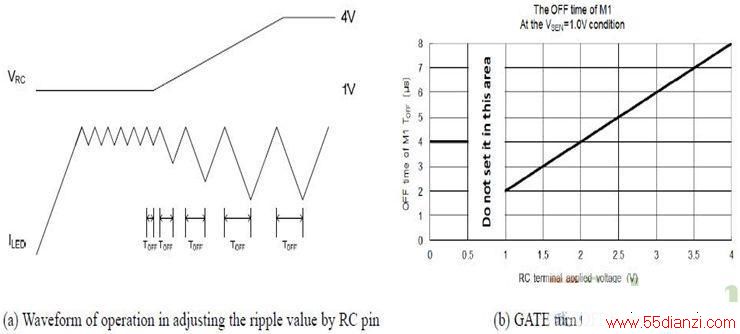

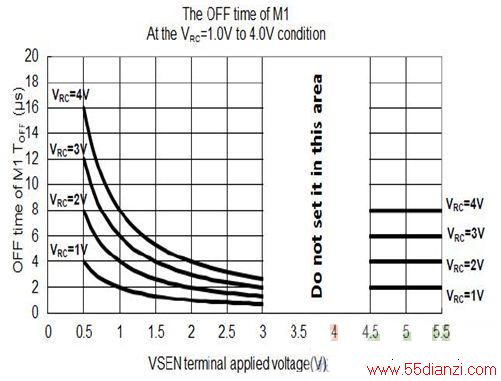

2、Ripple Dimming

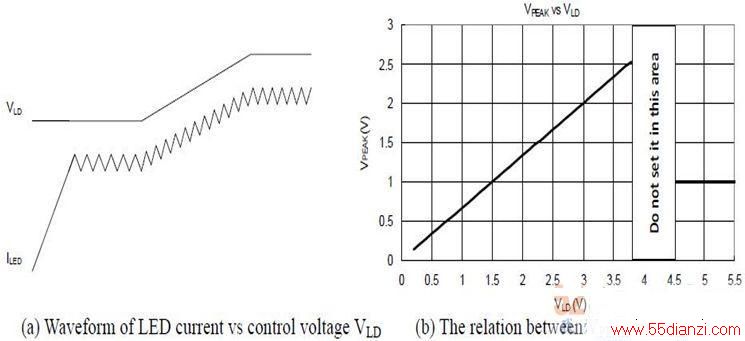

3、Linear Dimming
