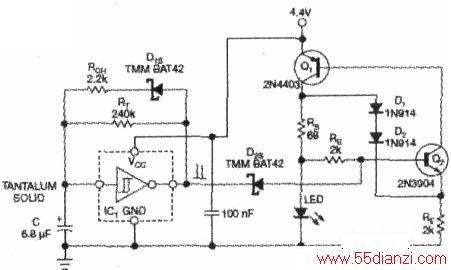

电池供电设备通常都有一个电源指示灯。但这个指示灯可能消耗不小的功率。用低工作周期的闪光灯，即可提供对开机状态的适当提示，附图即为所描述的简单电路。
SN74AHCIG14是一只微型的单施密特触发器逻辑反相器，再加上两只电阻，一只肖特基二极管和一只电容，就构成了闪光灯的时序发生器。其输出波形的周期大约为0.5秒（大约1%的极低占空比值）。发生器的低输出时间间隔TL表示为：TI,=RtxCxln(1+2/VCC/Vhyst-I)，其中Vhyst是IC1输入端的迟滞电压，Vcc是IC1的电源电压(Vcc=4.5V时，Vhyst的典型值为0.75V)。如需要TL=0.5秒，则Rt要选择200kΩ。上式中可以计算出时序电容C值，经过一些算术重整后，得到的值为7.45μF(与之最接近的标准为6.8μF)，此值可选择固态的钽电解电容。发生器要获得低占空比就要加快电容C的充电时间，以缩短高输出时间TL。
实现方法是增加电阻R。以及串联的肖特基二极管DIS(DIS的正向压降不超过200mV，可以忽略不计)。
LED的点亮时间大约为(1/100)xTL～5ma。
IED驱动器包括一个PNP双极晶体管Ql和一个NPN双极晶体管Q2。Q1与Q2构成一个可转换电流源。当肖特基二极管D2S阴极有高逻辑电平时，LED通过一个恒流(电流值约为10一0.7V/RS)，本电路中为10mA。
串联的硅二极管D1与D2提供了强大的非线性负反馈功能。如果出于任何原因，检测电阻RS上的压降上升，则Dl到D2的连接会迫使Q2射极电压产生几乎相同的提升。这个提升减少了Q2集电极电流，因此也减小了Ql基极电流，形成闭合回路。最后的结果是降低了Q1集电极电流，使其保持一个恒定值。
注意，当IC1的输出为低电平时，通过D2S和电阻RB的电流可以忽略。这是因为，当IC1输出低电平时，Q2的基极保持为低电平，使其与电流源均关断。当电流源关断时，LED也熄灭，此时只有微安级的泄漏电流通过D2S和RB。
如果全采用表面安装元件，则电路可以做在一块不大于16mm×16mm的板子上。
