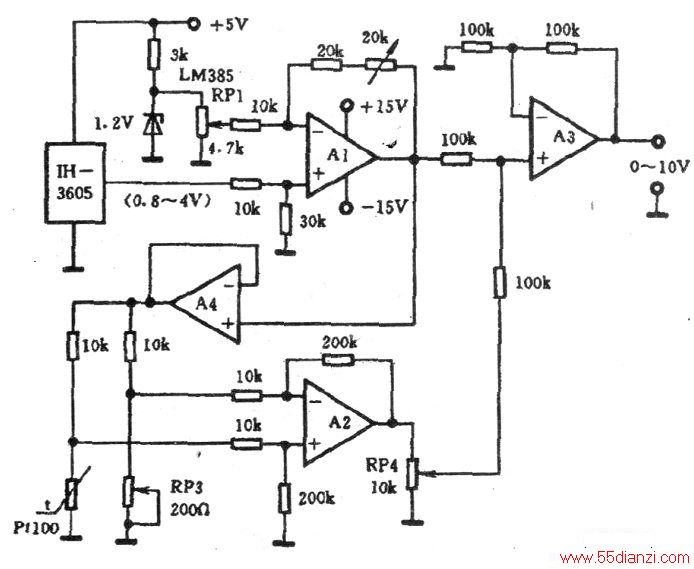

一种带温度补偿的湿度测量仪电路如下图所示。在O%～l00%RH时相应输出0～10V。IH-3605的输出信号经运放Al处理，使在0%RH时，输出为0V(由RP1输出的电压与0%RH输出的电压相等)：在25℃时，100%RH的输出为10V。Ptl00铂电阻为温度传感器，经运放A2放大，输出与温度成比例的信号。Ptl00及RP3与两个10kΩ电阻组成测量电桥，其工作电压由运放Al输出提供。A3为加法器，将湿度放大后的信号及温度补偿信号(取自RP4)相加，其输出电压即是经过温度补偿的输出电压。
