不使用外部电阻的双路增益测试仪表放大器

    没有反馈电阻的仪表放大器提供精确增益，无论增益多大，放大器的同向和反向输入端提供高输入阻抗。典型仪表放大器IC中，连接两路增益调整引脚的单一电阻决定电路整体增益。绝大多数仪表放大器的完整译本说明管脚为一致增益而保持断开，但是需要设置大于1的有限增益值。虽然增益调整电阻也许由微小的表贴器件组成，但是它的电极和内部电阻层扩展了连接IC增益调整引脚的传导表面。扩展的表面起到天线作用，从而使放大器更容易受到外部杂散磁场的影响。

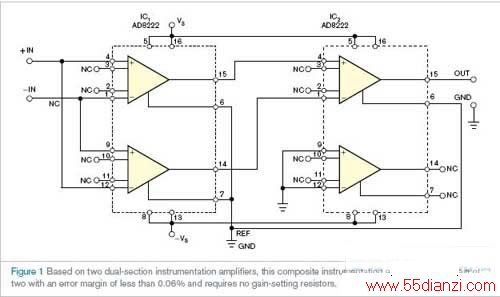

    图1显示了不使用任何外部电阻的仪表放大器提供两路增益的一个。电路由IC1的两路通道形成的一系列不对称差分输出放大器组成。Analog Devices公司的AD8222仪表放大器和由一半IC2第二个AD8222的差分放大器组成。电路中所有三路仪表放大器部分提供单机增益。因为第一级的差分输出有相反的趋势，它们的差别输出是输入信号差的两倍。

    电路的最大增益误差不超过δ2=3δ1的值，而增益为1时，δ1表示AD8222部分的最大增益误差。对B级IC，δ2≤ 0.06%时计算δ2的值(参考文献1)。典型的，δ2的值很少达到最大值。给出合理的假设，所有三路仪表

    放大器增益误差是独立和服从高斯分布的，δ2=3δ1出现的可能性约为单运放出现δ1最大增益误差的1/20。

    英文原文：

    Gain-of-two instrumentation amplifier uses no external resistors

    Mari

    The circuit's worst-case gain error does not exceed the value of δ2=3δ1, where, at a gain of one, δ1 represents the maximum gain error of one section of the AD8222. For B-grade ICs, you calculate the value of δ2 as δ2≤ 0.06% (Reference 1). Typically, the value of δ2 rarely reaches its maximum value. Given the r

    easonable assumptions that all three amplifiers' gain errors are independent and obey a gaussian distribution, the probability of oCCurrence of δ2=3δ1 is about 1/20 the probability of encountering a single amplifier that has a maximum gain error of δ1.

    Reference

    "AD8222 Precision, Dual-Channel Instrumentation Amplifier," Analog Devices Inc.
