用ZR-YB900做的单路智能温度控制仪
点击数:7197 次 录入时间:03-04 11:38:25 整理:http://www.55dianzi.com 仪器仪表读写器

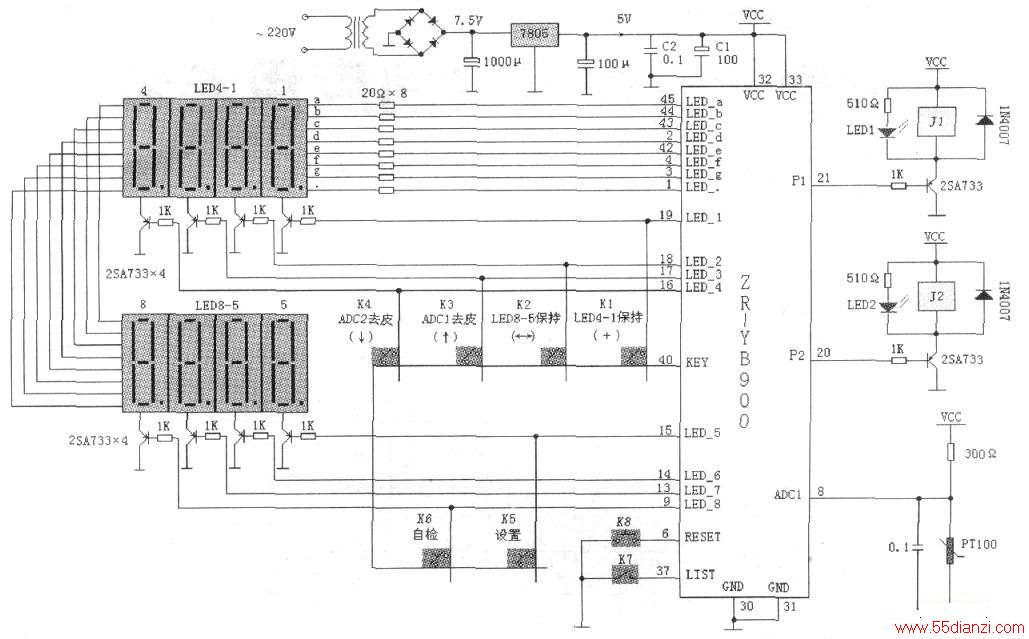

1.电路特点:
*220V供电,全桥整流.7805稳压器稳压,工作电压(VCC)5V。
*温度传感器:PTIOO。测温范围:
0。C-500。C,在此温度范围内PTIOO的电阻变化范围见下表:
从下表中可知电阻变化范围从100Ω-280.98Ω.
*ADC1接PT1OO温度传感器,分压电阻(3000)和PTIOO测温电阻构成输入分压电路,在0℃一500℃(100Ω一280.98Ω)范围内输入电压范围是OV一2.418V(用模拟输入电压计算公式算得),在此电压范围的显示范围是OO00--0989 (用显示值计算公式算得),通过查表可实现显示量纲的转换。
*LED4-1 显示温度值,LED8-5显示温度控制值。
t,℃
-200
-190
-180
-170
-160
-150
-140
-130
-120
-110
-100
R,Ω
18.52
22.83
27.1
31.34
35.54
39.72
43.88
48
52.11
56.19
60.26
t,℃
-90
-80
-70
-60
-50
-40
-30
-20
-10
0
R,Ω
64.3
68.33
72.33
76.33
80.31
84.27
88.22
92.16
96.09
100
t,℃
0
10
20
30
40
50
60
70
80
90
100
R,Ω
100
103.9
107.79
111.67
115.54
119.4
133.24
127.08
130.9
134.71
138.51
t,℃
110
120
130
140
15O
160
170
180
190
200
210
R,Ω
142.2
146.07
149.53
153.58
157.33
161.05
164.77
168.48
172.17
175.86
179.53
t,℃
220
230
240
250
260
270
280
290
300
310
320
R,Ω
183.19
186.84
190.47
194.1
197.71
201.31
204.9
208.48
212.05
215.61
219.15
t,℃
330
340
350
360
370
380
390
400
410
420
430
R,Ω
222.68
226.21
229.72
233.21
236.7
240.18
243.64
247.09
250.53
253.96
257.38
t,℃
440
450
460
470
480
490
500
510
520
530
540
R,Ω
260.78
264.18
267.56
270.93
274.29
277.64
280.98
284.3
287.62
290.92
294.21
t,℃
550
560
570
580
590
600
610
620
630
640
650
R,Ω
297.49
300.75
304.O1
307.25
310.49
313.71
316.92
320.12
323.3
326.48
329.64
t,℃
660
670
680
690
700
710
720
730
740
750
760
R,Ω
332.79
335.93
339.06
342.18
345.28
348.38
351.46
354.53
357.59
360.64
363.67
t,℃
770
780
790
800
810
820
830
840
850
R,Ω
366.7
369.71
372.71
375.7
378.68
381.65
384.6
387.55
390.84
*P1 或P2控制加热器。

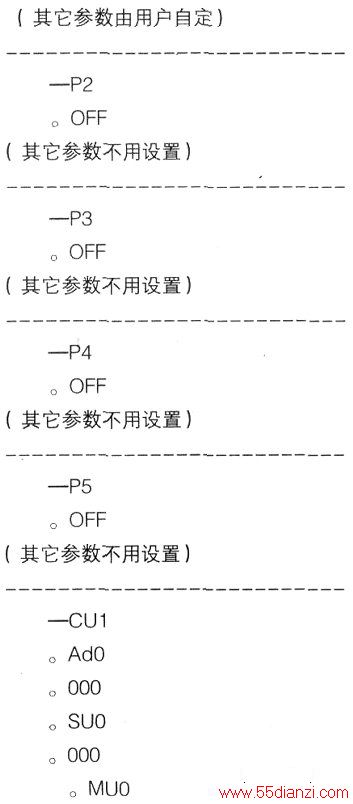

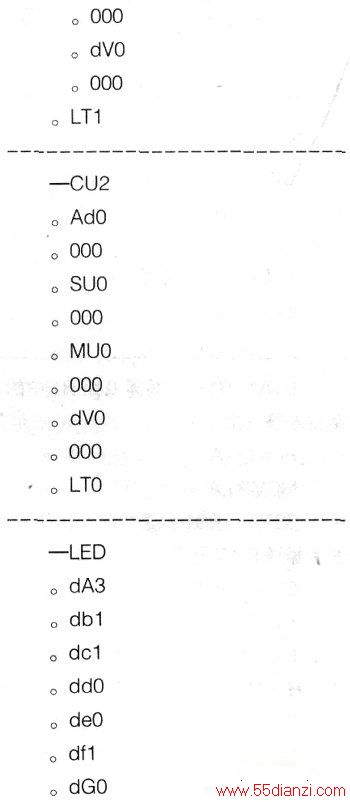

2.仪表的设定
-P1
oAd1
oLON
