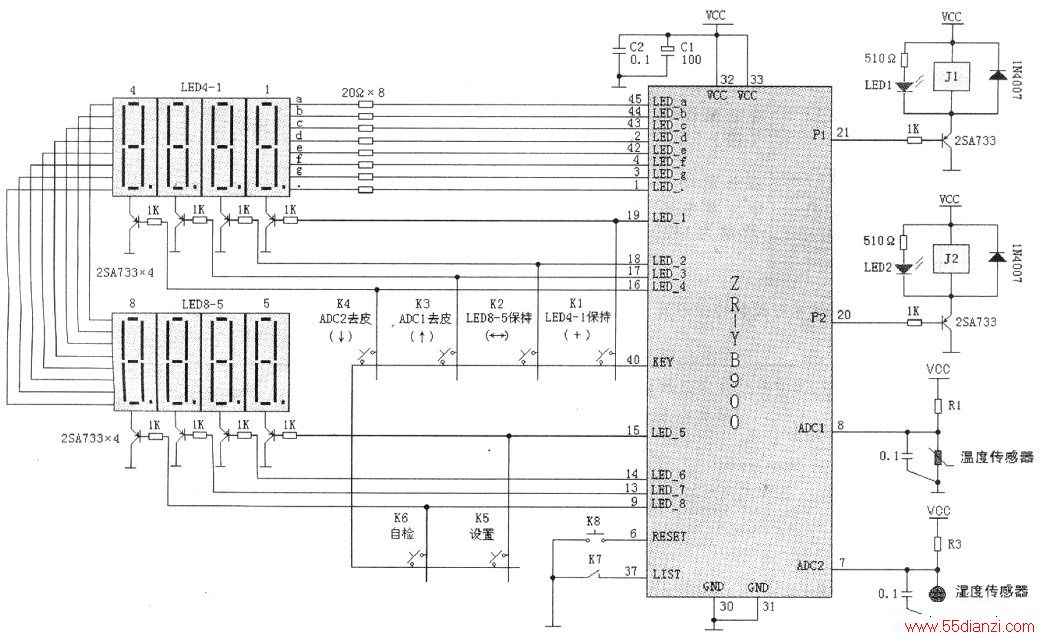

用ZR-YB900型通用智能仪表模块制作的一路温度控制,一路湿度控制,可检测一路温度的变化,一路湿度的变化,并根据变化控制相应的加热器调节温度,使温度恒定在一定状态,控制加湿器调节湿度,使湿度保持一定状态,可广泛用于现代农业和工业等方面。
1.ADC1接温度传感器,ADC2接湿度传感器。
2.LED4-1显示温度值,LED8-5显示湿度值。
3.P1控制加热器.P2控制加湿器。
4.K1——LED4-1数码显示器显示内容保持按键和设定值修改键(+)。仪表处于工作状态时,K1接通,LED4-1的显示保持在接通之前的内容不变,再接通一次K1,显示内容随输入信号改变。仪表处于设定状态时,K1是设定值修改键(+)。
5.K2——LED8-5数码显示器显示内容保持键和移位键(←→)。仪表处于工作状态时,K2接通,LED8-5的显示保持在接通前的内容不变,再接通一次K2.显示内容随输入信号改变。仪表处于设定状态时,K2是移位键(←→)。
6.K3——ADC1采样内容去皮键和上翻页键(↑)。仪表处于工作状态时,K3接通,ADC1采样值减去K3接通前的ADC1采样值,俗称“去皮”。再接通一次K3,取消去皮。仪表处于设定状态时,K2是上翻页键(↑)。
7.K4——ADC2采样内容去皮键和下翻页键。仪表处于工作状态时,K4接通,ADC2采样值减去K4接通前的ADC2采样值,再接通一次K4,取消去皮。仪表处于设定状态时,K4是下翻页键。
8.K5——设置键。仪表处于工作状态时,K5接通并保持10秒以上,仪表就进入设置状态。当仪表处于设置状态后,如再次接通K5键仪表就返回到工作状态。
9.K6——自检键。接通K6不断开,再接通电源,再断开K6,此时仪表处于自检状态;在该状态下,所有LED显示器分别显示0、1、2、3、4、5、6、7、8、9…所有输出端均交替输出高低电平,此时用户可检查LED显示器和输出端的好坏。
10. K7——为写表使能键。当K7接通时,可用计算机通过串行通讯口下载新的数据到模块内的五个表区中。
11. K8——复位键(RESET)。K8接通整个仪表复位,相当于断电后重新上电。

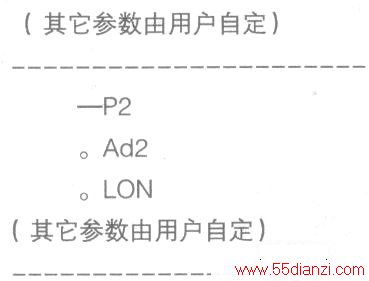

12仪表的设定
-P1。Ad1。LON
