使用VIPER26LD隔离反激式AC/DC电源设计

    器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定的标准。

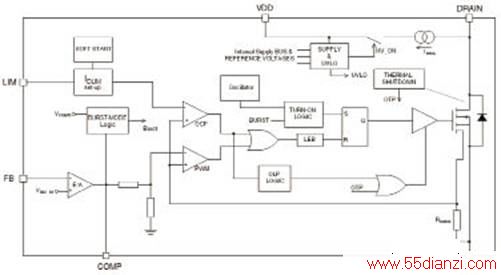

    图1 VIPER26LD内部方框图

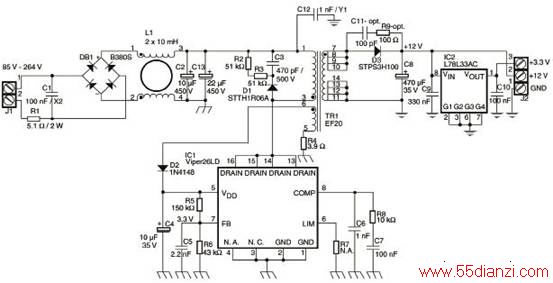

    图2 VIPER26LD方案原理图

    VIPER26LD主要特性

    800V雪崩耐用电源

    PWM操作，频率抖动，用于低EMI

    工作频率

    - 60kHz的L型

    - 115kHz H型

    待机功耗<50mW在265VAC

    限制电流设定点可调

    板载软启动

    故障状态后安全自动重启

    迟滞热关断

    VIPER26LD应用

    辅助电源电器

    电能计量

    LED驱动器

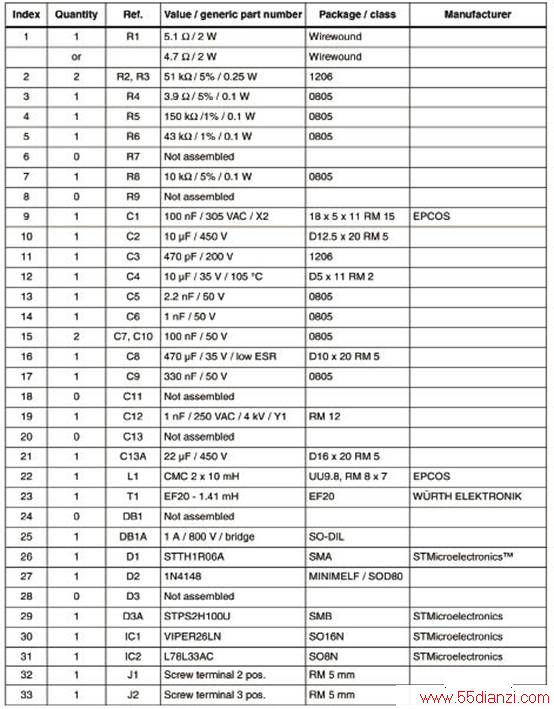

    表1 VIPER26LD方案材料清单



www.55dianzi.com







    SMPS机顶盒，DVD播放机和录像机

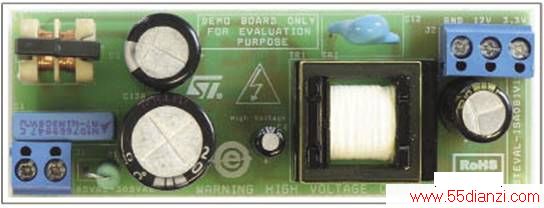

    VIPER26LD方案

    STEVAL-ISA081V1是一个隔离式的SMPS,能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

    STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。

    文件包含一个基本的技术说明演示板(原理图，PCB细节和材料清单)，以及基本的测量(负载调节，效率，待机行为，EMI和热性能数据)。文件的最后部分包含了如何设置不同的输出电压(10V~18V)，以及如何提高工作效率(最高86%)的建议。

    SMPS主要特点

    输入

    - VIN:85VRMS~305VRMS

    -频率：45Hz~66Hz

    输出方式

    -12VDC±10%,1A(在3.3V没有加载情况下)

    - 3.3VDC±4%,100mA

    -最大总输出电流为1A

    待机时<120mW(230VAC)

    短路保护

    PCB的类型和尺寸

    - FR4

    -单面35μm

    - 32mm×90mm

    绝缘：4kV/8mm

    MI:根据EN55022 B级
