1 引言
随着国家经济的不断发展，对不间断电源的需求也越来越多。对于用户而言，需要的是持续的电力保护，但市场里的产品众多，如何选择却成了难题。比如，国内品牌还是国外品牌？选择熟悉的传统机，还是最新一代的模块机？
2 选择合适的UPS类型
为了能使客户购买到最合适的UPS,必须谨慎地评估其在项目中的实际应用与需求。每种品牌的UPS都有其自身的特点，具体选择取决于实际项目中的用途。
仅仅知道负载的功率是远远不够的，即使UPS能够给负载提供足够的功率，也并不意味着那就是最好的选择。用户还需要知道UPS的运行方式、输出功率、电池后备时间、运行与维护成本，整体加以衡量才能选择到自己需要的产品。
在EN 62040-3标准中，通过其工作方式定义了UPS的类型，如表1所示。
2.1第一部分UPS电源质量的分类选项
⑴ VFI (电压和频率相互独立)
输出电压和频率和输入电源无关。频率变化控制依据IEC EN 61000-2-2标准。
⑵ VFD (电压和频率互相依靠)
UPS的输出取决于与市电电源的电压和频率变化。
⑶ VI（电压独立）
UPS的输出（频率）取决于市电电源的频率变化。输出电压与市电电压无关。
2.2 第二部分输出电压波形的分类选项（正常市电模式和电池模式）
第一个字符表示在正常和旁路方式下的输出电压波形。可以为S，X，Y。
第二个字符表示在储能方式下的输出电压波形。可以为S，X，Y。
⑴ S 表示在所有线性和基准非线性负载条件下，输出波形均为正弦波，其总谐波失真因数THDu＜8%。
⑵ X 表示在线性负载条件下，输出波形均为正弦波（与S相同），在非线性负载条件下（如果超过规定的极限），其总谐波失真因数THDu＞8 %。
⑶ Y 输出波形是非正弦波。
2.3 第三部分瞬态电压性能的分类选项
第一个字符表示改变工作方式时的输出电压瞬态性能。可以为1，2，3。
第二个字符表示在正常/储能方式下，带线性阶跃负载时的输出电压瞬态性能（最不利的情况）。可以为1，2，3。
第三个字符表示正常/储能方式下，带基准非线性阶跃负载时的输出电压瞬态性能（最不利的情况）。可以为1，2，3。
每个数字的含义如下：
⑴ 1表示无中断或无零电压出现；
⑵ 2表示输出电压为零持续1ms；
⑶ 3表示输出电压为零持续10ms。

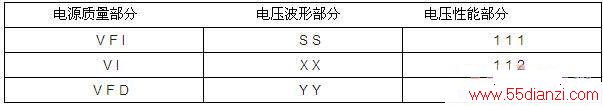

表2 UPS的分类举例
TRIMOD模块化UPS为VFI-SS-111类型，是真正的在线双变换UPS，可以为负载提供高品质的电源。
3 选择合适的系统结构
3.1分散式结构

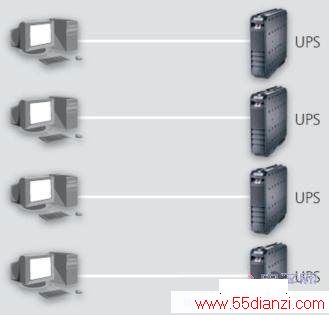

分散式结构通常被用在对供电要求不太严格，且目前已有现成的供电系统、机房较多且相对分散的场合，如图1所示。
图1 分散式结构
⑴优点：
① 可扩展性好；
② 容易安装；
③ 每台UPS均独立运行。
⑵ 缺点：
① 难管理；
② 维修与保养复杂；
③ 能源消耗多。
3.2集中控制架构

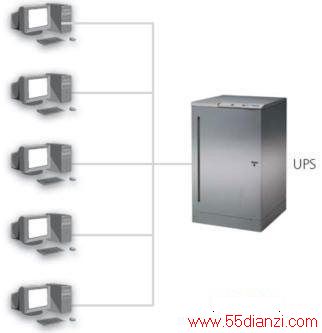

集中控制架构适合用来保护整体负载系统，见图 2。
⑴ 优点：
① 监控简单；
② 维护容易。
⑵ 缺点：
① 无冗余；
② 可扩展性较差；
③ 占用空间较大。
图 2 集中控制架构
3.3模块化冗余架构

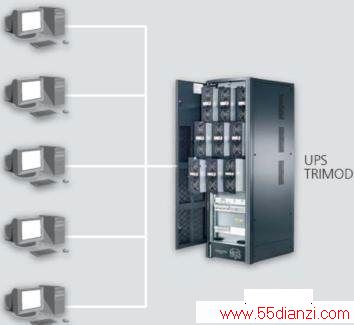

模块化冗余架构是企业用户用来保护关键负载的最佳解决途径，如图3所示。
⑴ 优点：
① 监控简单；
② 可扩展性好；
③ 供电模块有冗余；
④ 容易维护；
⑤ 运行成本低；
⑥ 占地面积小。
⑵ 缺点：
初期的购买成本比传统UPS要高。
图 3 模块化冗余架构
4 模块化UPS与传统UPS比较
传统UPS的购买价格要比最新的模块化系统稍低，但购买成本并不是决定总花费的唯一因素。由于两种系统结构具有较大的差异，传统UPS的运营成本比模块化结构的系统要高。模块化系统因其运行效率高、低输入THDi值、高输入功率因数、冗余性与扩展性等特点，已经慢慢被广大客户所接受。即使当前的购买成本较高，但在第一年的使用过程中客户就已经开始得到实惠了。
4.1运输成本比较
传统UPS由于本身结构的需要内置了输出隔离变压器，使得其重量往往比模块化的UPS高出（2～3）倍。这就意味着需要多付出50%的运输花费。TRIMOD UPS可在不需要任何特殊的车辆下，即可被运送到安装地点并完成安装。运输费用比较见表 3。

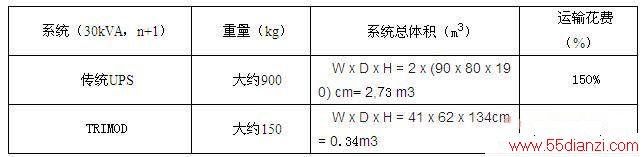

表3 运输费用比较
4.2 安装成本与占地面积比较
传统UPS需要的安装占地面积（平方米）比TRIMOD系统多（2～3）倍，安装占地面积和安装成本比较见表 4。

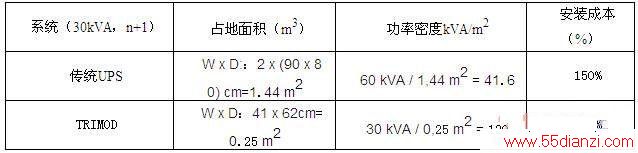

表 4 安装占地面积和安装成本比较
4.2 可靠性比较
UPS系统的可靠性取决于平均无故障时间（MTBF）和平均故障修复时间（MTTR）的大小。
传统UPS的MTBF通常为150000小时，MTTR为（4～12）小时。
TRIMOD UPS的MTBF高达400000小时，MTTR仅为5分钟，且还可以通过增加功率模块的冗余度来增加系统的MTBF。TRIMOD可配置N+X冗余系统，甚至当有功率模块故障时，也可保证系统零宕机。系统强大的自诊断功能和模块化结构可大大减少MTTR，精确的指示和大屏幕显示可帮助用户立即确认故障点。模块化结构允许用户在不对负载造成任何影响的情况下，通过简单、快速地更换故障功率模块即可完成维修。
4.3 能源消耗对比

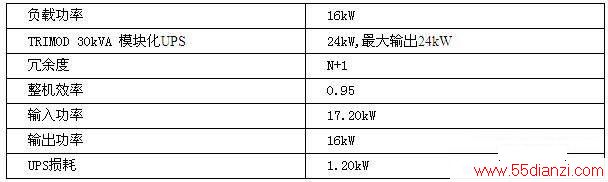

表 5(a) 模块化UPS系统

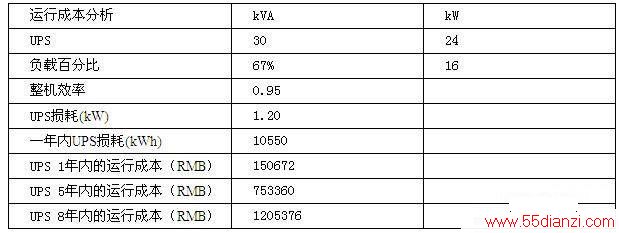

表 5(b) 模块化UPS运行成本分析
