下图为LG-L1715S型液晶显示器逆变器电路的正面图和背面图。液晶显示器的逆变器电路主要由启动控制电路、振荡控制电路、驱动电路和高压形成输出电路构成。
由如下图所示可知，该显示器逆变器电路与电源电路在一块电路板上，电源电路输出的12V电压直接为逆变器电路供电，而不需要其他接口进行传输。
LG L1715S型液晶显示器逆变器电路的主要元器件，主要由PWM控制芯片、升压变压器、场效应晶体管、背光灯接口、控制信号线及各种贴片元器件等组成。
①PWM控制芯片。PWM控制芯片的主要作用是产生脉宽驱动信号，该信号由场效应晶体管进行电流放大，以满足启动背光灯时高压供电的要求。PWM控制芯片上的圆圈标识为①脚，其排列顺序为反时针。
②升压变压器。升压变压器的主要作用是对电压进行提升，从而达到背光灯所需要的电压，实现对背光灯的控制。不同逆变器电路的升压变压器外形会有所不同。但是其主要作用基本相同，都是对电压起到提升作用。
③场效应晶体管。它的主要作用是将PWM控制芯片产生的振荡脉宽驱动信号放大后输出，为升压变压器提供驱动脉冲信号。
在液晶显示器中，还可以通过晶体三极管对升压变压器进行驱动。
④背光灯接口与控制信号线。背光灯与逆变器电路板是通过背光灯接口与控制信号线进行连接的。根据液晶显示器型号的不同，背光灯的数量也不同。
根据液晶显示器型号的不同，背光灯接口和控制信号线的数量也不同，在其他显示器中的逆变器电路中，还有两个背光灯接口与控制信号线。
⑤各种贴片元器件。在LG-L1715S型液晶显示器的逆变器电路中，主要的贴片元器件有贴片电容、贴片电阻、贴片晶体管等。
贴片电阻是液晶显示器上比较常见的元器件，主要用来稳定和调节电路中的电流和电压，电阻器常与电容、晶体管等构成具有一定功能的电路，起到阻抗的匹配与转换、信号幅度的调节和滤除杂波等功能。在电路中通常用字母“R”表示。
在液晶显示器中，贴片电容的颜色一般为米黄色或浅灰色，两端有银色的焊接点。
贴片电容器是用陶瓷做介质，在陶瓷基体的两面喷涂银层，然后烧成银质薄膜作为极板。陶瓷贴片电容器的容量较大，其损耗和温度系数也较大，适用于低频电路，在液晶显示器中主要起到旁路、振荡及高频滤波的作用。
贴片晶体管是液晶显示器电路中的核心器件。在液晶显示器电路板和电路图中常用字母Q、V、VT加数字表示。贴片晶体管突出的特点是在一定条件下具有电压或电流放大作用。
⑥背光灯。液晶显示器采用背光技术，光源为背光灯，学名为冷阴极荧光灯（背光灯）。
灯管采用硬质玻璃制成，管径一般为1.8～3.2mm。灯管内壁涂有高光效三基色荧光粉，两端各有一个电极，灯管内充有水银和惰性气体，采用先进的封装工艺制成。下图为背光灯结构。

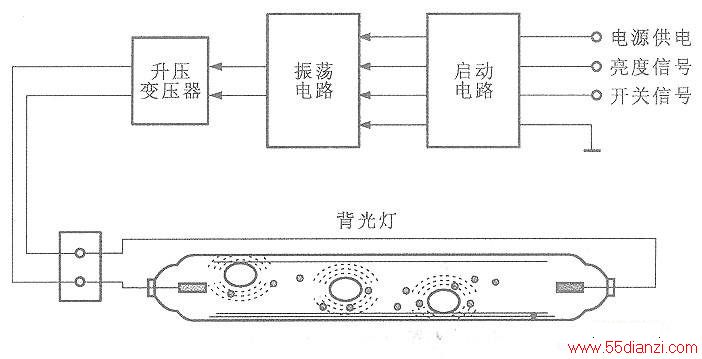

下图为背光灯的工作原理，当灯管两端加800～1000V交流高压后，灯管内少数电子高速撞击电极，产生二次电子，管内水银受电子撞击后产生波长为253.7nm的紫外光，紫外光激发涂在管内壁上的荧光粉而产生可见光，可见光的颜色将依据荧光粉成分的不同而不同。
冷阴极荧光灯的优点是：管径细、体积小、寿命长（平均20000h以上）、工作电流低(2～10mA)、结构简单、灯管表面温度低；亮度高、显色性好及发光均匀等。其缺点是易老化、易破碎、发光效率低及功耗大等。
