基于DSP控制的在线式UPS整流技术

图6 测量Udc过滤Udc的实验结果

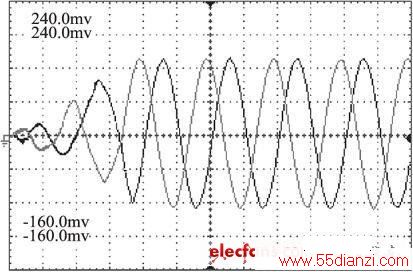

图7  传统iinAB相的实验结果

　　做以上重复的模拟实验， 其结果如图7 和图8 所示。

　　可以看出， 本文提出的控制技术提高了平衡的三相输入电流， 相似的波形如图4 和图5 的仿真结果。

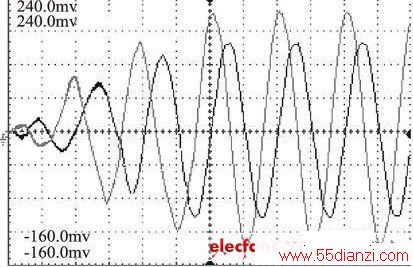

图8  新型iinAB相的实验结果

　　6  结论

　　本文提出一种新型前端PWM 整流的标准整流逆变控制技术系统， 以实现解耦之间的转换与直流电容在不平衡负载下连结三相逆变器， 针对前端控制的整流器在不平衡负载的影响分析， 在此基础上设计和使用了电压电流环回路， 制止2 次谐波分量的直流电压反馈， 对整流器和逆变器的输入电流进行过滤， 使其不破坏动态响应的直流母线电压。通过仿真和实验结果有效地证明了本文所提出的新型控制技术。
