ST3PA系列电子时间继电器的工作原理

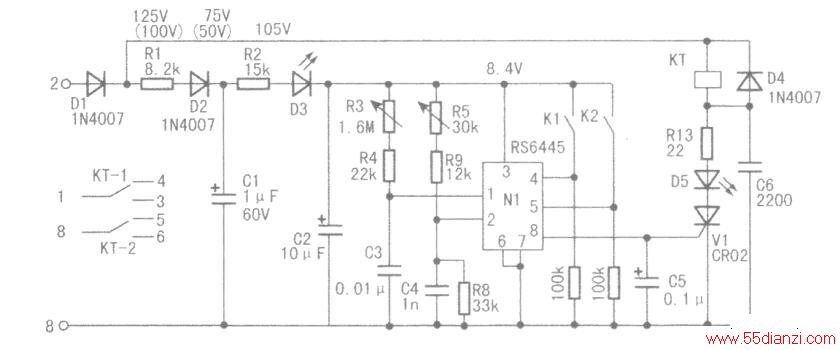

　　依据实物绘出的电路如图所示。

　　工作原理

      ST3PA时间继电器采用插拔式安装，其插拔部分如同8脚电子管的管脚及管座，使用更换很方便。AC220V工作电源由接插件（2）脚、（7）脚接入，经过D1整流、R1降压限流、D2塥离、C1滤波，得到约lO5V的直流电压，再经降压，通过发光二极管D3(电源指示灯)给RS6445的（3）脚供电。

　　R3、R4串联接在N1的（1）脚。调整R3的阻值，可调整延时时间。R5、R9串接在N1的（2）脚，微调R5，可使延时整定值与刻度盘数值一致。

　　注意：R5在出厂时已调整好，一般不需再调整。

　　N1的（4）、（5）脚各通过一只lOOkΩ的电阻接地。（4）、(5)脚所接的拨动开关K1、K2，可将(4)、(5)脚置为高电位。通过设置K1、K2打开或闭合的四种不同组合方式，可使最长延时时间由几秒(分钟)到几分钟(小时)分四段调整(型号不同而不同)。当设定的延时时间到达后，N1的(8)脚输出高电平，使V1导通，继电器KT得电，其转换触点切换。串于V1同一回路的发光二极管D5点亮，指示延时时间到。D4、C6为保护V1所设。
