按钮式延时开关原理分析

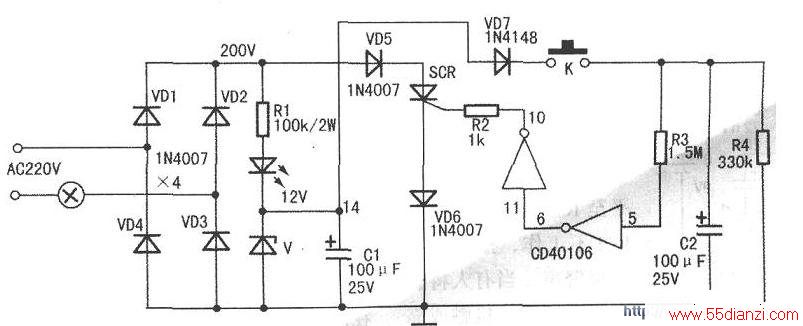

　　如下图所示，220V的交流电经灯泡、VD1～VD4整流、Rl和发光二极管降压，Cl滤波、稳压管V稳压后为电路提供12V左右的直流电源。

　　按下开关K时，12V电源经VD7对C2充电，由于VD7正向电阻值很小，故C2的充电瞬间即可完成。此时，触发器⑤脚为高电平，⑥脚为低电平，而⑩脚为高电平，SCR导通，由VD2、VD5、SCR、VD6、VD4构成电灯电流闭合回路，灯被点亮。

　　当手离开开关K时，C2处于放电状态。由于R4电阻值较大，所以C2放电时间较长，其放电时间常数τ=100×10(-6)×330×10(3)=33(s)。当⑤脚电压低于触发器的低电平门限电压时，(10)脚输出低电平，SCR截止，灯灭，故松开开关K后还要亮一段时间。
