采用时基电路构成延时电路

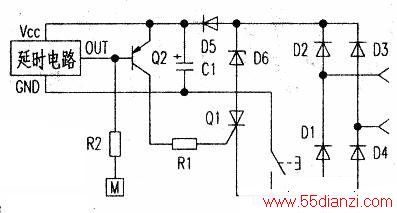

　　下图为使用时基电路构成延时电路。从原理图中可以看出，在未触摸电极片M时，晶体管Q2截止，可控硅Q1不导通，似乎没有静态功耗。当触摸电极片M三极管导通，并触发可控硅，为时基延时电路供电（按下S1时，短路Q1也可以为延时电路供电），电路进入延时状态。单纯从静态功耗来说，该发明应该很有推广价值！但如果我们仔细分析就可以发现，三极管Q2的选择比较困难，作为触摸信号的提取元件，Q2需要很高的放大能力！也就是需要高B值。同时，Q2静态时要承受310V的峰值电压（正常情况下，不考虑市电波动的影响），这样既有高B值又要承受高电压的三极管不是那么容易得到的，成本也不会低。另外，作为照明触摸延时开关，没有开关定位指示晚上很难定位而瞎摸。
