触发可定时开关电路

触发可定时开关电路

点击数:7165 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   定时控制电路

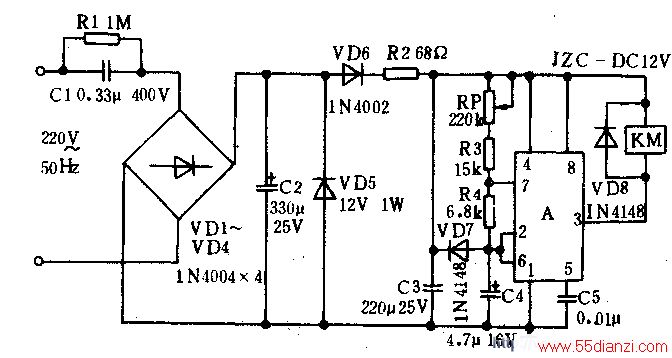

    工作原理:如图所示。交流电源经电容c1降压,二极管vDl—vD4桥式整流,电容c2滤波,在稳压二极管VD5两端获取12V直流电压。通过二极管vD6、电阻R2整流与限流后,电源电压由电位器RP、电阻R3、R4给电容c4充电。当c4两端电压充到时基集成电路使A的②⑥脚大于2/3电源电压时,A处于复位状态,其③脚呈低电位,继电器KM吸合,使共活动触点启动.去控制被触发电路或彩灯。与此同时,c4开始经R4通过A的⑦脚对1脚放电,当放电到使A的②、⑥脚小于1/3电源电压时,A处十触发位置,其⑥③脚由低电位转变为局电位,KM释放,此刻电源电压又开始对c4充电。其中,R1为c1提供泄放回路。电容c3为滤波元件。vn8为保护二极管。vD7为隔离二极管,用来稳定定时电存。
