简易无线电遥控电路(接收篇)

上篇介绍了无线电遥控发射器，下面继续介绍相配套的无线电遥控接收器。

图1是一个简单的直接放大式无线电遥控接收器，用来接收发射器发射的遥控指令，但需注意L1与C2的谐振频率必须与发射器发射的高频载波频率相一致。它接收到的高频载波经L2、C3耦合，VT1检波与VT2放大，直接驱动继电器K完成遥控动作，但电路灵敏度较低，接收距离为几米，只适合在同一室内使用。

图1 简单的直接放大式无线电遥控接收器

为提高接收灵敏度，通常无线电遥控接收器都采用超再生式或超外差式电路，只需一个三极管，接收灵敏度就能达到和超过一级独立本机振荡、一级混频和二级中放的标准超外差接收器电路水平，所以民用无线电遥控接收器大多采用超再生接收电路。

图2是一个典型的超再生接收电路，C4构成正反馈使电路处于强烈再生状态，淬灭频率由高频扼流圈L2及R2、C5决定，其取值大小对接收灵敏度影响极大，L1、C2决定的接收频率必须与发射器一致。超再生检波器解调后的音频调制信号经低通滤波器L3、C6由C7输出。低通滤波器滤除超再生检波器所特有的超噪声。高频扼流线圈L2、L3制作同发射器。

图2 典型的超再生接收电路之一

图3是另一种超再生接收电路。解调信号是从三极管集电极负载电阻R2取得，再经R4、C6滤除超再生接收器所特有的超噪声，后经C7输出，该电路接收灵敏度较前者略低。

图3 典型的超再生接收电路之二

图4所示电路是与无线电遥控发射器中图5配套的接收器，VT1构成超再生检波器，当按下发射器发射按钮时，它就接收到来自发射器的电信号，解调后的音频信号由C6输出送至VT2放大后，经T送至VT3的发射结，VT3偏压直接来自T次级线圈的音频信号，该信号经VT3发射结整流后达到0.25V左右，使锗三极管VT3获得正偏置而导通，集电极电流在R5上的电压降作为VT4的基极偏压，VT4也导通，继电器K得电吸合。松开发射器按钮，电路回复到静态，K失电释放。由上面分析可知，只有按下发射按钮，K才吸合，松开发射按钮，K即释放。

图4 接收器原理图

如果我们将继电器K改换成ZS-01FS型新型自锁继电器，情况就不一样了。自锁继电器是一种静态不耗电的双稳态继电器，它靠自身特殊结构可完成动作记忆、触点自锁功能 即继电器每通电一次，其状态即被锁定，即使断电，状态也不会变化一再次通电，状态翻转又自锁 所以采用这种继电器后，原来触点打开时， 按一下发射按钮，触点即闭合， 被控电器通电工作；如果再按一下发射按钮，触点又打开，被控电器停止工作。

L1要求同无线电遥控发射器图5电路中的L2，但不需要抽头。L2要求同无线电遥控发射器图5电路中的L1。T可用普通晶体管收音机里的小型输入变压器。

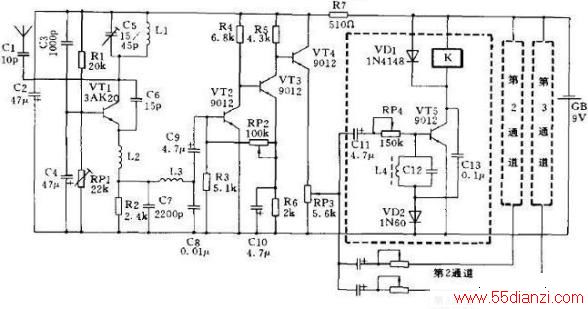

图5是与无线电遥控发射器图6配套的多通道无线电遥控接收器。VT1构成超再生检波器，VT2～VT4组成音频放大器，VT5则构成选频放大器，有多少个通道就要有多少个选频放大器，图中只画了一个，其他按虚线框依次添加即可。现主要介绍选频放大器的工作过程：L4与C12组成选频回路，其谐振频率应与发射器调制的音频频率相一致，当输入陔放大器的解调音频信号等于其选频频率时，该同路呈现最大阻抗，此信号顺利送至VT5基极进行放大，并由集电极输出又经电容C13反馈到接在基极回路里的二极管VD2上进行来复检波，其正半周经VD2入地，负半周使VT5基极电流加强，从而使集电极电流加大，最终使继电器K吸合。选好每个通道里选频回路的电感、电容值，当按下发射器任一通道发射按钮时，就能使对应通道里的选频放大器导通，使继电器吸合。

图5 多通道无线电遥控接收器

L4用Φ0.09漆包线在MX-2000、Φ10×Φ6×5锰锌铁氧体磁环上绕制，匝数与选频频率及选配电容C12有关，详见下表。

L2、L3为高频扼流线圈，要求同前。L1与C5决定接收器接收的高频载波频率。RP2调整音频放大器直流工作点，RP3调整全部通道的灵敏度，RP4微调每个通道的灵敏度。
