用NRF401构成的高可靠无线遥控电路

    电路如图所示。该电路既是发射电路，也是接收电路。单片机IC2PIC16C57控制NRF401的收发状态、完成编解码等工作。有键按下时，IC2接收到输入的低电平信号，从脚送出高电平至IC1脚，使NRF401进入发射状态，同时随机选通不同的晶振，并在CS端的配合下使发射频率在432.84MHz、433.25MHz、433.92MHz、434.33MHz、435.01MHz、435.42MHz六种频点之间跳变。在每个频点向DIN端传送两帧相同的数据信息，然后跳到下一频点。其传送时序如图3所示。

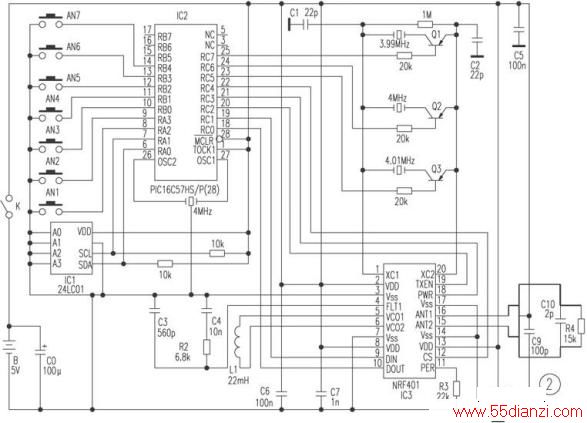

图2 NRF401构成的高可靠无线遥控电路

    无键按下时为接收状态。此时IC2脚送出低电平，使NRF401进入接收状态，同时按顺序选通各个晶振，并在CS端的配合下，使接收频点在432.84MHz、433.25MHz、433.92MHz、434.33MHz、435.01MHz、435.42MHz间从低至高顺序变化。每个接收频点工作时间为发射频点工作时间的７倍，以保证在每个接收频点的工作时间内能接收到一次完整的发射信息。接收工作时序如图4所示。

接收

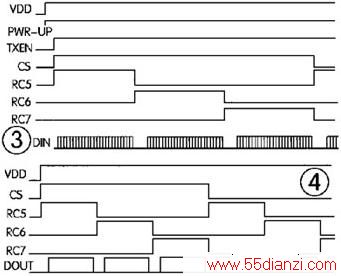

传送时序图

　　到的信息经IC2解码后从相应的按键口送出。由于接收状态在每一频点的工作时间是发射状态的7倍，因此当几个发射跳频图谱不同的发射器同时工作时，能分时接收每个发射器的信息、作出相应输出。
　　本遥控器系统在两个以上遥控器同时使用时，每一个遥控器的控制信息都能得到执行，克服了单一工作频率的遥控系统中不能同时使用两个遥控器的问题。多频点工作方式还大大加强了系统的抗干扰能力，在要求可靠性非常高的遥控系统中，遥控器能通过接收器反送回的信息，了解操作是否得到执行。电路中24LC01用于存放发射频率跳变的顺序和编码数据。
