智能电话远程控制10路家用电器

　　将住宅电话机与本控制电路组合在一起，便具有电话远程遥控的功能，可远程控制电灯、电扇、电视机、电馁煲、空调器等10路家用电器的接通与关断。
　　

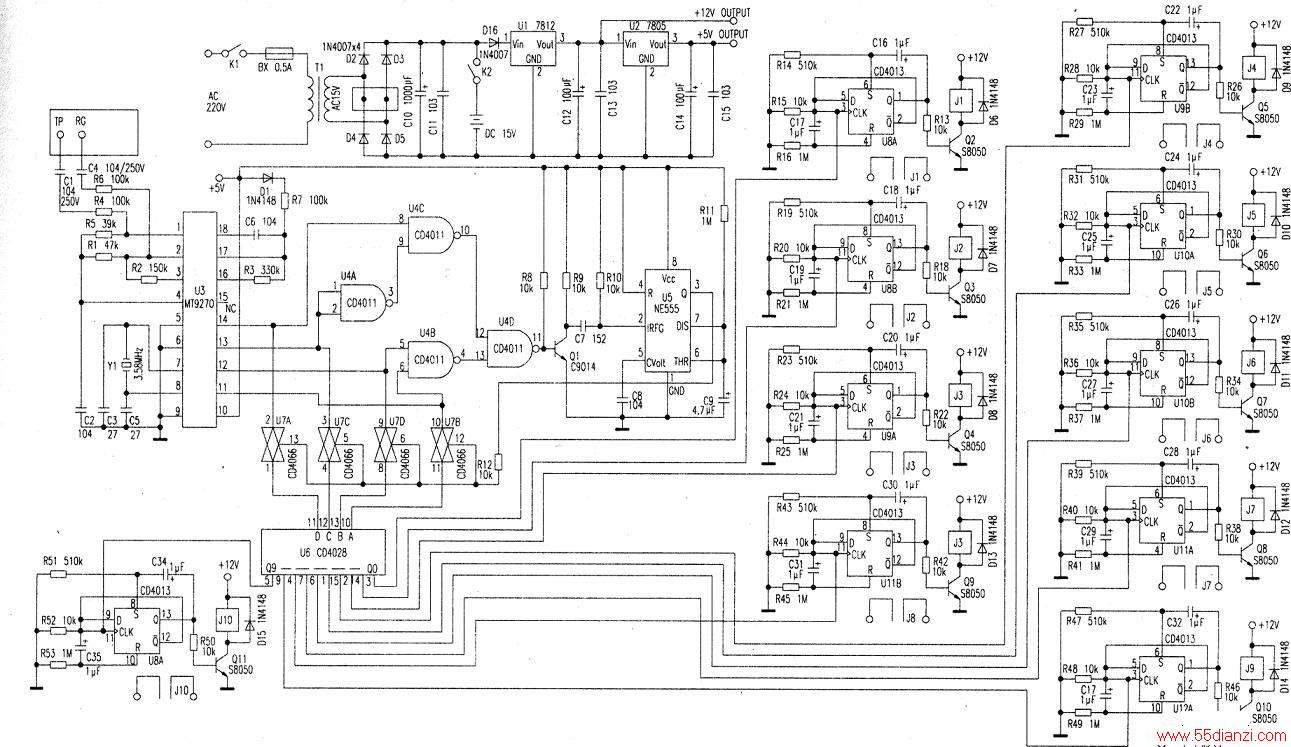

　　控制器电路如附图所示，TP RG端与电话机并机。为防止打电话时产生误动作，采用*键的数码为控制信号接人码。*键的代码为“1011”。U3（MT9270）是DTMF双音频解码电路。
　　
　　若要控制某一电器工作时，主叫方先拨通被叫电话的号码，听到接通音时（4秒钟一个“嘟”声），再键人接人码“*”，则含有*键代码“1011”信息的信号被座机接收；同时送至本控制器的输入端，经U3对其解码后，从⑧、13、12、1脚输出*键的BCD“1011”代码。此代码被U4认可后，Q1导通，触发U5，使其③脚输出高电平，打开由U7组成的4组电子开关，  “1011”码经U6译码。U6 (CD4028)是BCD-十进制译码器，不能对“1011”译码（1011=十进制的11），所以U6的00~Q9输出“0”，被控设备均不动作。若主叫方拨4号后，再拨1号键，1号设备立刻接通电源。需要关断设备电源时，主叫方不需在拨通被叫方电话号码后，再拨*键和1键，即可关断该设备。其余9路亦是如此，只是拨通*键后，还需拨通指定设备的顺序号。
　　
　　需要指出的是：拨通‘键，只有5秒左右的时间允许拨通设备号，该定时时间由T=1.1xRllxC9=l.lxlxlox4,7x10的6次方≈5秒。超过5秒，U5③脚输出低电平，关断U7的4组电子开关，被控设备将无法接通电源。
　　
　　拨打电话时，只要不键入*键和0—9的数字键就不会使控制器动作。正因为没有人在拨通被叫方的号码后，去键入*键和数字键之组合，所以在一般通电话时没有接入码的输入，也就不会对被控制设备产生误动作。
　　
　　U3也可选用MT9170或MT8870．两者均为DTMF双音频解码芯片，管脚基本兼容。
