电工电子技术在声光双控开关设计中的应用

2 总体电路设计及其原理相关说明

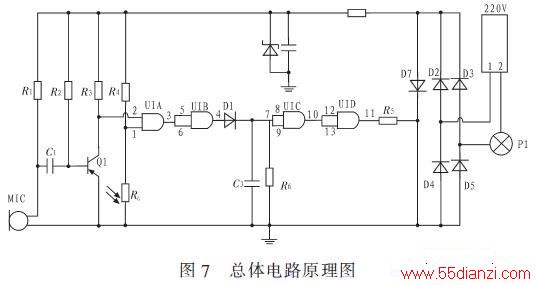

    系统采用CD4011为核心控制晶闸管的通断。工作电路如图7所示。二极管D2-D5组成桥式整流电路将220 V市电变成脉动直流电压，再经过R7限流，D6稳压，C2滤波输出12V直流电压，为集成块CD 4011及三极管Q1提供电源。话筒MIC声音信号和光敏电阻RG感受到的光信号以“与”的关系来控制CD4011输出高低电平，经过C3和R6构成的延时电路，实现自动延时，然后CD4011的输出控制晶闸管的导通和断开，从而控制灯泡亮与灭。

    3 结束语
    通过本次设计，使学生熟练应用电工电子技术，进一步掌握了各元器件的工作原理及功能，比如驻极体话筒和可控硅的管脚分布、参数及工作原理，进一步掌握了原理图的设计与电路板的焊接。在电路的设计与调试过程中也遇到了很多问题，在面包板上调试时，由于电路的一根线短路而导致调试失败，这使学生明白了在调试电路时必须先仔细检查各部分电路的连接情况，明白每一个元器件的工作原理及各管脚的功能。
    本次设计让学生成功地制作出了一个节能的声光双控电子开关，实现以下功能：1)白天正常光照下，无论有无声音，灯泡不亮；2)夜晚无声音的时候，灯不亮；有声音触发时，灯亮；3)灯亮一定时间以后，自动熄灭且延时20 s左右；4)灵敏度较高。
    本设计安全节电、使用寿命长且成本低。达到了设计的要求。同时也实现了声光双控且能自动延时，可广泛使用于公共场所的照明控制，在日常生活中具有很大的实用性。
