采用CMOS模拟开关制作的直流控制电位器

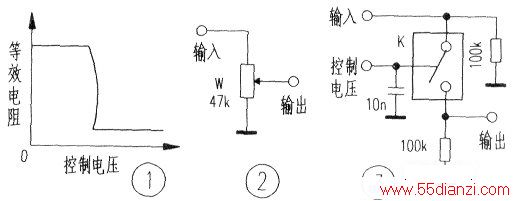

　　图l是某-CMOS模拟开关的开关曲线图，从图中可以看出该模拟开关在闭合和断路两种状态之间有一段起伏部分，人们就使用模拟开关的这一小段特性当作电位器使用。
　　
　　图2是普通电位器音量调节电路，图3是使用模拟开关所构成的直流音量控制电路，该电路用来代替图2电路。
　　
　　如果模拟开关的工作电压为5V，经实验，控制电压选择在0.7至2V时较为合适。由于模拟开关的控制端和开关端有较好的隔离作用，所以用图3电路构成的电子式电位器，仅使用一组控制电压便可进行多路控制。由于CMOS模拟开关属于电压控制型器件，从而不必考虑控制电压的内阻大小。
