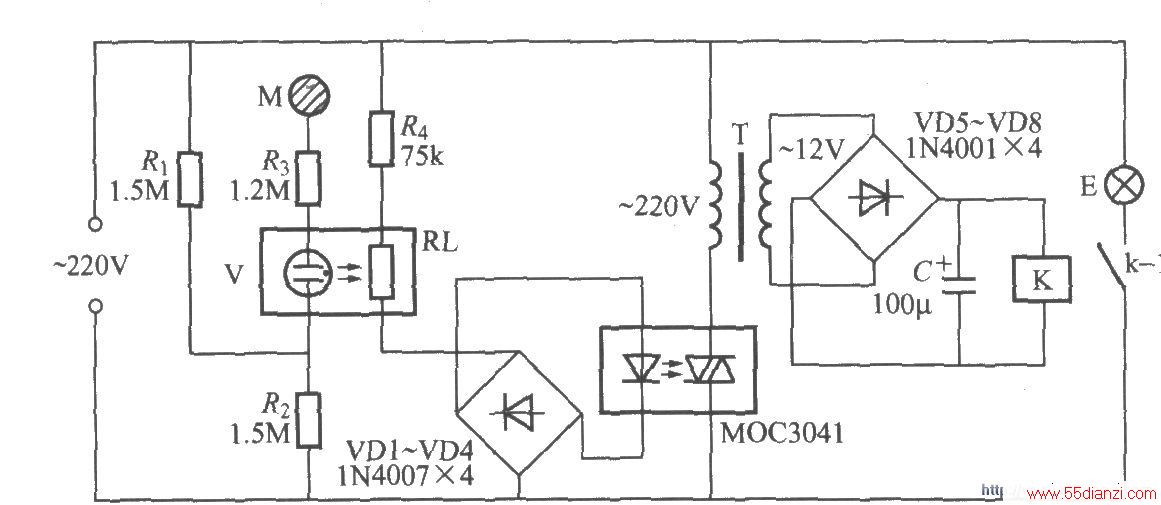

如图所示是采用弱电流发光的氖管和一只新颖的记忆自锁式继电器等构成的单键触摸式灯开关，它不但可通过触摸方式控制灯泡E的点亮或熄灭，而且开关自身耗电无论在“开”或“关”时，均为微安培数量级。此外它可以去控制除灯具以外各种家用电器的开机或停机。图中，RL为MG45型光敏电阻器；K应采用工作电压为12V的ZS-01F型记忆自锁式继电器，它实质上是一个静态不耗电的双稳态继电器，线包只要输入脉宽不小于20ms，幅度不低于12V的脉冲电压，即可实现其触点可靠翻转动作。
