本电路采用桥式整流二极管、单向可控硅、三极管、电阻、电容和触摸金属片组成电子触摸开关，触摸开的控制是通过一个小电流触发可控硅实现的。首先整流二极管把交流市电变成单向脉动电流，然后经一个单向可控硅进行电源通断控制，触摸开控制的小电流触发可控硅接在起电源通断控制作用的可控硅的阳极和控制极之间。触摸开金属片通过限流电阻接在小电流触发可控硅的控制极上。
其效果是，可以在无任何静态功耗的情况下，对家用电器，特别是照明灯具进行交流电源触摸接通和切断韵控制。

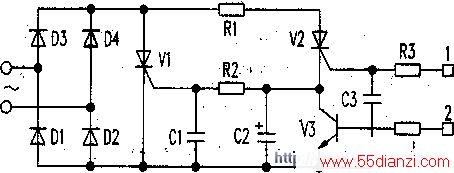

下图是其电路原理图。二极管D1一D4构成桥式整流，可控硅Vl进行电源通断控制。小电流触发可控硅V2实现触摸开控制，三极管V3实现触摸关控制。电容C2通过电阻R2接在V1的控制极和阴极之间，使V1_旦被触发导通后能一直维持导通。
平时V1和V2均处于关断状态，整个电路没有任何功耗。当人体，如手指触摸金属片l时，人体的感应信号使V2导通，vl得到触发电流也导通，电器得电工作。Vl导通后，V2随即没有工作电压，此时对应C2两端电压约为0.8V。需要关掉电器电源时，触摸一下金属片2，对应V3导通，C2上的电荷被释放，V1在交流市电过零时关断。下图的Cl和C3起抗干扰作用。由于采用桥式整流、通过单向可控硅控制，可确保流过电器的电流是正弦波，因此适用于各种电器的电源控制。
整流二极管Dl～D4和可控硅V1决定所控制电器负荷的大小，如Dl～D4采用1N4007，V1采用2A/600V，则所控制的电器负荷可达200W。V2可采用CR02AM或MCRl00-6。V3采用S9011。R1、R2分别为56kΩ和1kΩ，R3、R4为2MΩ，功率均为1／16W。C2为4.7μF／10V电解，C1为O.1μF瓷片，C3为0.022μF瓷片。除触摸金属片外，整个电路可焊在一块4cm ×2.5cm印制电路板上。
只要去掉V3、R4和金属片1，同时适当改变R1、R2、C1和Vl的参数，就可制成无静态功耗触摸延熄开关。
