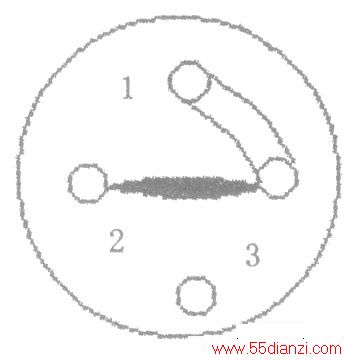

①双联开关的结构:双联开关的结构简图如下图所示。双联开关有3个接线桩头,其中桩头1为连铜片(简称连片),它就像一个活动的桥梁一样,无论怎样按动开关,连片1总要跟桩头2、3中的一个保持接通,从而达到控制电路通或断的目的。

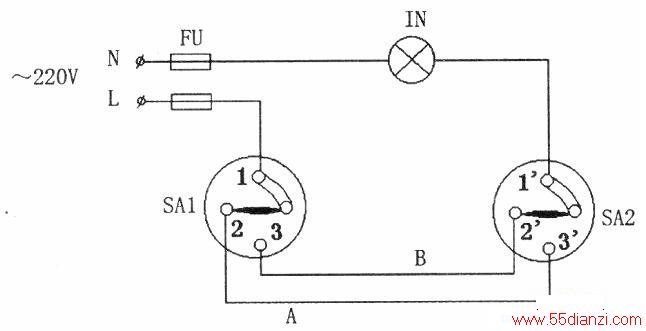

②用两只双联开关控制一盏灯的电路(见下图)
③线路接线分析
a.两只双联开关(分别记作SA1、SA2)串联后再与灯座串联。
b.SA1连片1接相线,SA2连片1’接灯座。
c.SA1、SA2桩头2和3’、3和2’相连接,分别构成A和B两条通路。
④原理分析
这样连接构成的两条通路,当接通A、B中任一条线路均可使灯亮,即1和2、3’和1’相接触,A路通:
或1和3、2’和1’相接触,B路通。当A、B线路均断开,灯不亮,即1和2、l’和2’相接触或l和3、1’和3’相接触。
