新颖的门灯开关电路

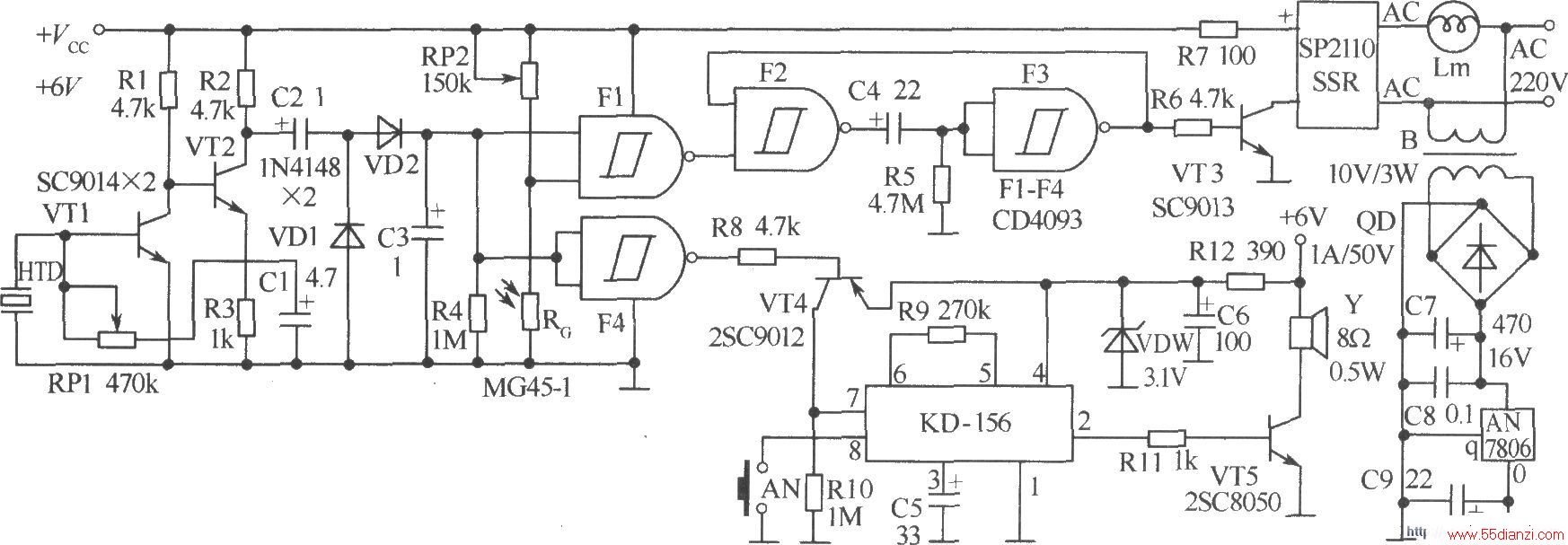

    安于门外的门灯开关，经常被人随便乱开、关，极易损坏，为此制作了新颖门灯开关。这种门灯开关是敲击式的，并兼有门铃的作用。电路如图所示，它主要由敲击检测电路、门灯触发与延时控制电路、门铃电路及电源电路等组成。F1～F4选用CD4093数字集成电路。音乐集成电路选用KD-156型号。VT1、VT2选用SC9014三极管；VT3选用SC9013三极管；VT4选用2SC9012；VT5选用2SC8050。RG选用CdS光敏电阻。固态继电器SSR选用SP2110。门灯可使用功率为40W或60W的灯泡。HTD选取的压电陶瓷片直径越大，敲门触发灵敏度则越高。其他元器件选用如图所示。
