PLC微分电路
点击数:7684 次 录入时间:03-04 11:35:38 整理:http://www.55dianzi.com PLC工业控制
微分电路分上升沿微分和下降沿微分脉冲电路,下面分别讨论。
上升沿微分脉冲电路,
PLC 是以循环扫描方式工作的,在 PLC 第一次扫描时,输入 X0 由 OFF 变为 ON 时, M100 、 M101 线圈接通,但处在第一行的 M101 的常开触点仍接通,因为该行已经扫描过了,等到 PLC 第二次扫描时, M101 的触点才断开, Y0 线圈断开。

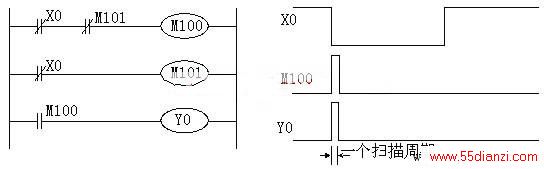

下面再介绍一下下降沿微分脉冲电路,如图所示,当 X0 由 ON 变为 OFF 时 M100 接通一个扫描周期,则 Y0 输出一个扫描脉冲,具体工作原理,请同学们自己分析。
图 下降沿微分脉冲电路
