从零开始学习PLC基本逻辑指令

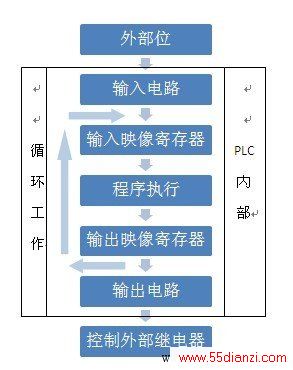

1  PLC工作原理

拓展：
输入类型分为直流输入与交流输入。
输出类型分为继电器输出、晶体管输出和晶闸管输出。继电器输出的过载能力比较强，晶体管输出与晶闸管输出的速度可以达到20KHZ。
2 标准触点指令（STL语句表）
LD——装载常开触点
LDN——装载常闭触点
A——与一个常开触点
AN——与一个常闭触点
O——或一个常开触点?
ON——或一个常闭触点
NOT——取反
= ——输出
拓展：
触点可以无数次使用，输出线圈不可以，输出线圈只能使用一次。
3     基本逻辑指令

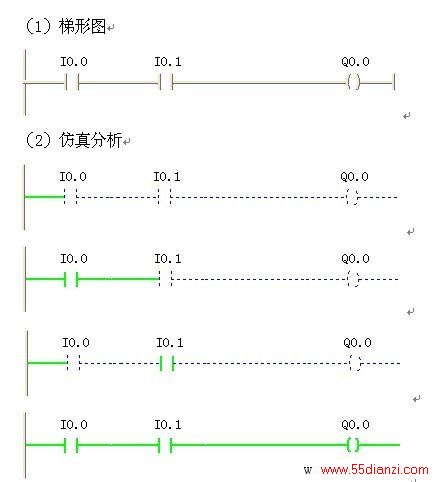

   3.1     与运算（A）

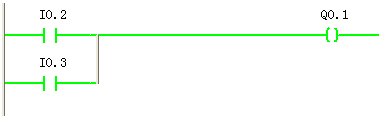

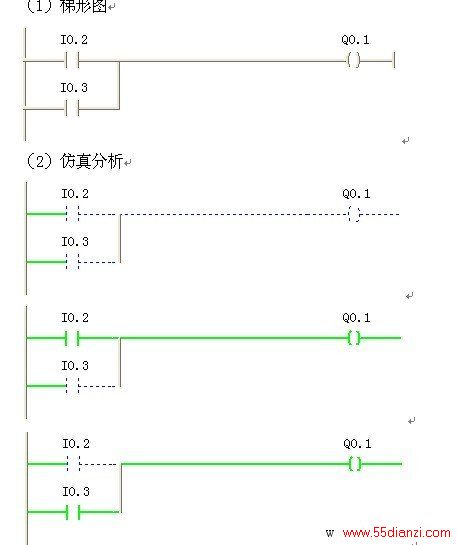

  3.2     或运算（O）




                   I0.4       I0.5         Q0.2
                    0           0           0
                    0           1           1
                    1           0           1
                    1           1           0

     （3）总结
           相同出0，不同出1

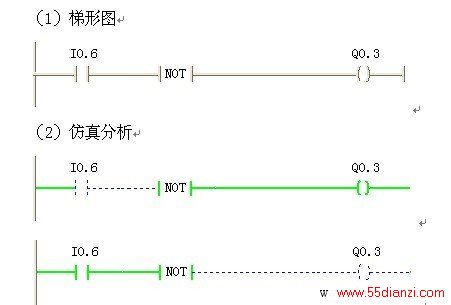

 3.4     非运算（NOT）



                       I0.6        Q0.3
                         0           1
                         1           0
 （3）总结
             0出1，1出06
