从零开始学习PLC基本逻辑指令

点击数：7758 次录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 三菱plc应用

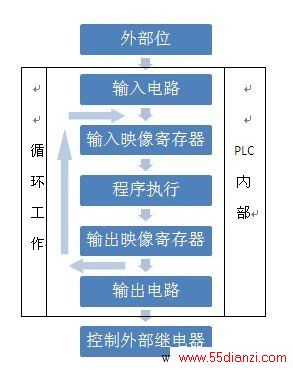

1 PLC工作原理

拓展：
输入类型分为直流输入与交流输入。
输出类型分为继电器输出、晶体管输出和晶闸管输出。继电器输出的过载能力比较强，晶体管输出与晶闸管输出的速度可以达到20KHZ。
2 标准触点指令（STL语句表）
LD——装载常开触点
LDN——装载常闭触点
A——与一个常开触点
AN——与一个常闭触点
O——或一个常开触点?
ON——或一个常闭触点
NOT——取反
= ——输出
拓展：
触点可以无数次使用，输出线圈不可以，输出线圈只能使用一次。
3 基本逻辑指令
3.1 与运算（A）
