西门子s7-200PLC与英威腾伺服CHS100脉冲接线图
西门子s7-200PLC与英威腾伺服CHS100脉冲接线图
点击数：7991 次 录入时间：03-04 11:53:18 整理：http://www.55dianzi.com PLC工业控制
Q0.0接PULSE-，Q0.1接SIGN-，OCP和OCS接-24V，这样接法是否有问题
答：要用屏蔽线！
1、Q0.0接PULSE-
2、Q0.1接SIGN-
3、OCP和OCS接+24V

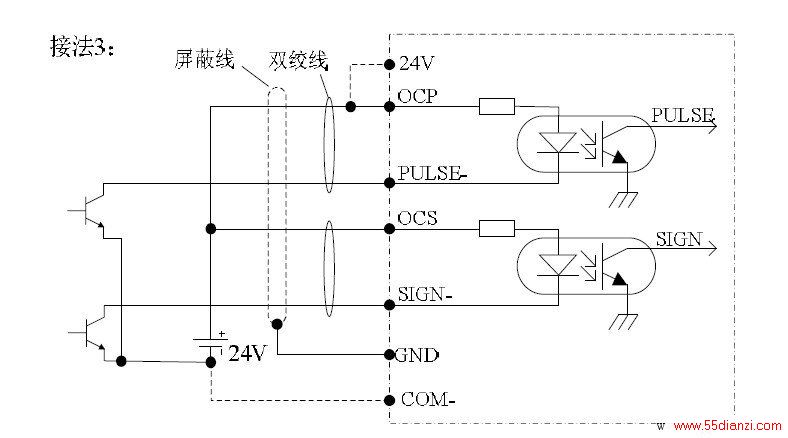

4、依据见附图：
