控制要求:有多个抢答器按钮,每个抢答器下面都有一个指示灯,当哪一个抢答器抢先按下,相应的指示灯亮,其他指示灯就不会量,当主持人按钮按下时,所有指示灯复位。
控制原理:当XOOO、XO01、X002中任一个抢先接通,其常闭触点断开,其他输出继电器不能得电,而对应的输出继电器得电。当主持人的按钮按下时,X003常闭触点断开,所有输出继电器断电,为下一轮抢答做好准备。

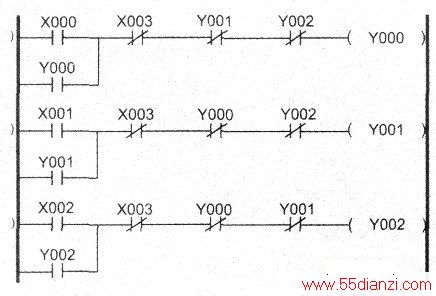

梯形图:
