控制原理:当XOOO闭合时,首先TO开始计时,2S后TO动作,其常开触点闭合,T1开始计时,同时输出继电器YOOO得电;2S后T1动作,其常闭触点断开,TO失电TO常开触点断开,T1失电,T1常闭触点恢复闭合,TO又开始计时,进行下一轮循环,这样使YOOO输出振荡波形。改变TO、T1的时间就可改变波形。当XOOO断开时,电路会停止振荡。

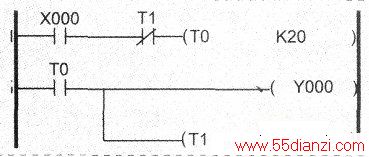

梯形图:
