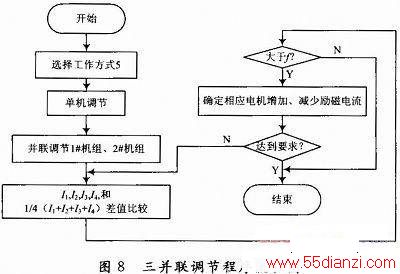

3 人机界面设计
本设计中，利用WinCC完成系统的人机界面设置。WinCC操作界面由5部分组成：系统主界面，工作方式界面，1#机组操纵界面，2#机组操纵界面，报警界面。
(1)系统主界面。系统主界面主要由系统工作方式、发电机组的选择以及报警界面的选择组成。其框架图如图9所示。

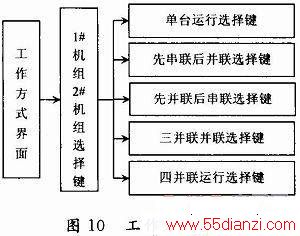

(2)工作方式界面。工作方式界面由2个发电机组的工作方式设定组成。能够对2个发电机组的工作方式进行设定以满足系统的实际需要，其框架图如图10所示。
(3)机组操纵界面。这里以机组1#为例，其界面截图如图11所示。
通过机组操纵界面可以对同步电机的驱动电压、输出电流大小和频率，两直流发电机的输出电流、电压，两直流发电机的励磁电流、电压进行监控。同时通过操纵界面还可以对直流发电机组电压进行设定，和对同步电机和两直流发电机的励磁电压、电流进行调节。

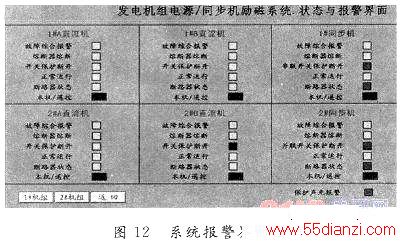

(4)状态与报警界面。系统的报警界面由各电动机的故障报警、熔断器状况、运行状况、串并联保护、断路器状态和控制方法选择组成，其界面截图如图12所示。
4 结语
经试验调试后，PLC控制的直流发电机组自动监控系统被投入工厂运行。实际生产证明其能提供所需的稳定直流电源。系统运行结果表明，系统环流控制精度高，运行稳定，故障率低。系统控制操作简单，系统能对发电机组运行状态进行及时地监控和数据采集，发电机组的功率比得到提高，节能效果明显。
