基于PLC楼道照明智能控制电路的设计与制作

基于PLC楼道照明智能控制电路的设计与制作

点击数:7354 次   录入时间:03-04 11:42:55   整理:http://www.55dianzi.com   PLC工业控制

  此设计采用日本三菱FX2N一64MR型PLC。以某小区一栋7层楼的一个楼道为对象进行论述。

  1、输入输出点的I/0分配

  根据系统的控制要求,输入输出点的I/0分配,如下:

X000 底层上开关 X001 一楼上开关 X011 一楼下开关 X002 二楼上开关 X012 二楼下开关 X003 三楼上开关 X013 三楼下开关 X004 四楼上开关 X014 四楼下开关 X005 五楼上开关 X015 五楼下开关 X006 六楼上开关 X016 六楼下开关 X017 七楼下开关 Y000 底层楼道照明灯 Y001 一楼楼道照明灯 Y002 二楼楼道照明灯 Y003 三楼楼道照明灯 Y004 四楼楼道照明灯 Y005 五楼楼道照明灯 Y006 六楼楼道照明灯 Y007 七楼楼道照明灯

  2.程序设计

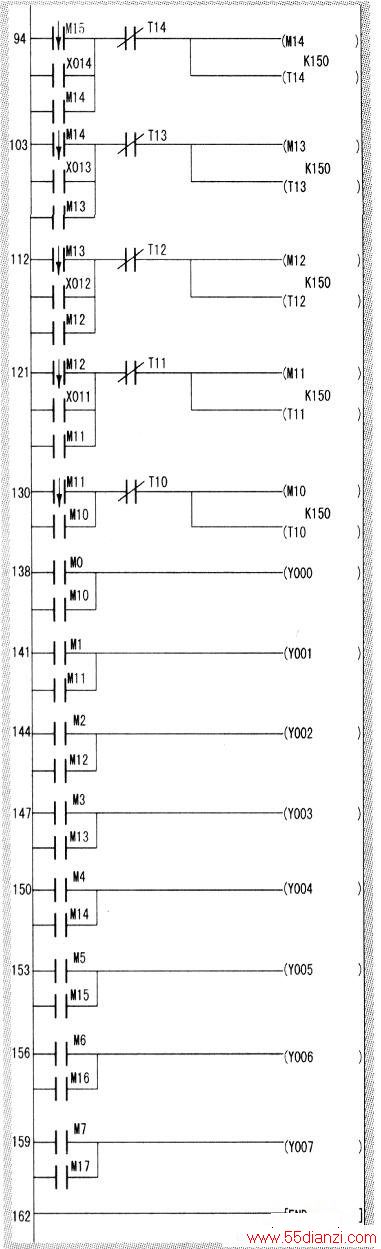

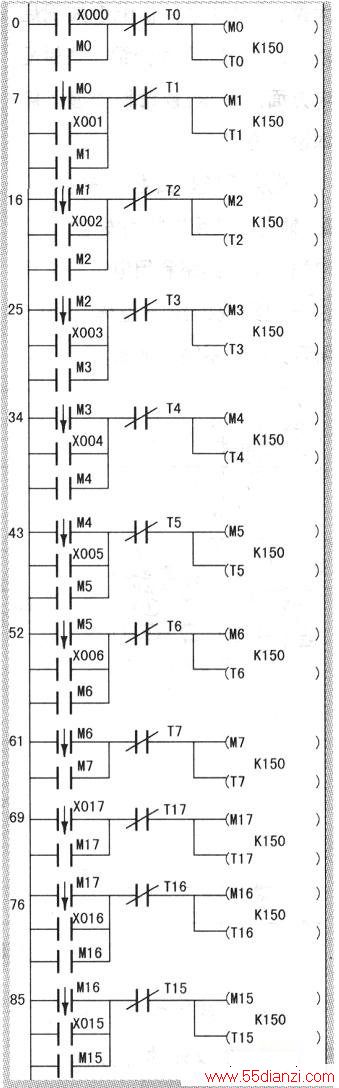

  根据系统的控制要求。采用顺序控制的逻辑进行设计。程序如上图、下图所示。

  当X000闭合时,Y000亮;15秒后。Y000灭、Y001亮:15秒后。Y001灭、Y002亮;15秒后,Y002灭、Y003亮;15秒后,Y003灭、Y004亮;15秒后,Y004灭、Y005亮;15秒后,Y005灭、Y006亮;15秒后,Y006灭、Y007亮;15秒后,Y007灭。

  想调整15秒时间。改变程序中K后面的值就可以,如想要10秒就改为K100。

  当X001闭合时,Y001亮;15秒后,Y001灭、Y002亮;15秒后,Y002灭、Y003亮;15秒后,Y003灭、Y004亮;15秒后,Y004灭、Y005亮;15秒后,Y005灭、Y006亮;15秒后,Y006灭、Y007亮:15秒后,Y007灭。

  当X002闭合时,Y002亮;15秒后,Y002灭、Y003亮;15秒后,Y003灭、Y004亮;15秒后,Y004灭、Y005亮;15秒后,Y005灭、Y006亮;15秒后,Y006灭、Y007亮;15秒后,Y007灭。

  当X003、X004、X005、X006闭合时。也是一样原理。

  如果同时按X001、X004,程序互不影响,如果按下楼开关X017,Y007亮;15秒后,Y007灭、Y006亮;15秒后,Y006灭、Y005亮;15秒后,Y005灭、Y004亮;15秒后,Y004灭、Y003亮;15秒后,Y003灭、Y002亮;15秒后,Y002灭、Y001亮;15秒后,Y001灭、Y000亮;15秒后,Y000灭。

  如果同时按一个向上如X001、一个向下X015,程序也互不影响。

12475

74586



www.55dianzi.com

  3.PLC外围硬件

  (1)输入按钮每个楼道采用标有上下箭号的按纽,以三层楼道的按钮为例。与PLC端口的接线图如下图所示。

  (2)PLC接线

  PLC的输入输出接线如下图所示。

41247

  4.配电知识

  考虑到本设计方案的实施不但要涉及到许多部门,如供电部门、小区物业等,还涉及到用电安全,下面介绍一些供配电方面的知识,以帮助了解本设计方案。

  电力系统是由生产、转换、分配、输送和使用电能的发电厂、变电站、电力线路和用电设备联系在一起组成的统一整体。下图所示为电力系统示意图。

1223456

  在电力系统中除去发电厂和用电设备以外的部分称为电力网络,简称电网,一个电网由很多变电站和电力线路组成。

  供配电系统是电力系统的一个重要组成部分,包括电力系统中区域变电站和用户变电站,涉及电力系统电能发、输、配、用的后两个环节,其运行特点、要求与电力系统基本相同。只是由于供配电系统直接面向用电设备及其使用者,因此供、用电的安全性尤显重要。供配电系统如下图所示。

  1lOkV及以下电压一般为配电电压,完成对电能进行降压处理并按一定方式分配至电能用户的功能。其中35—110kV配电网为高压配电网,10~35kV配电网为中压配电网,1kV以下配电网称为低压配电网。

  对于1kV以下的低压配电系统,中性点运行方式与绝缘的关系已不是主要问题。这时中性点运行方式主要取决于供电可靠性和安全性。因此,1kV以下的低压配电系统采用中性点接地系统。

74689

  我国目前普遍采用380/220V三相四线制,变压器中性直接接地的供电系统,在这种系统中.要防止人体触电的危险必须安装保护装置。

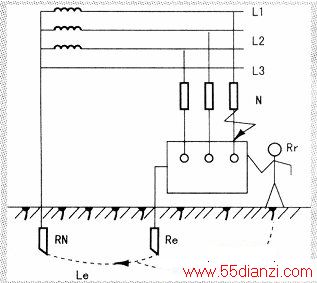

  下图为人体触及漏电设备外壳示意图。

人体触及漏电设备外壳示意图

  中性点直接接地的电网采用保护接地虽比没有保护接地时触电的危险性有所减小,但通过人体的接地短路电流仍有可能使人致命,因此,在三相四线制中性点直接接地的低压配电系统中,电气设备如采用保护接地,根据国际IEC标准应装设漏电保护器。
