MPX5050GP

　　MPX5050GP的内部方框图：



管脚功能见下表，



引脚号 符号 功能 1 VOUt 传感器输出端。外接AID转换器或微处理器时，需接一470UF的去耦电阻 2   Vss 接地端 3   Vdd 电源正端。需接去耦电路 4、5、6 　 内部连接脚。使用时，禁止和电路连接



性能参数见下表。它的内部集成了一个X



测试参数   单位 最小 典型 度大 压力测量范围   KPa 0  -- 50 工作电压     V 4.75 5 5.25 工作电流   mA   -- 7 10   输出电压范围(0-85℃ , VS= 5V )     V 0.2  -- 4.7 精度     %   --       -- 2.5 灵敏度 mV/KPa     -- 90     -- 预热时间      ms   -- 20     --



型压敏传感器，一个用于修正输出误差大小的电阻补偿网络，一个运放和一个输出电路。正常工作时，传感器所探测的压力信号首先转化为一电压信号，然后电阻补偿网络对该电压信号进行补偿，使之与所探测的压力信号满足一定的线性关系，最后经运放对该电压信号进行放大，使之能满足AID转换的需要，并进行输出。该传感器的性能参数指标如上表所示。

　　MPX5050GP压力传感器由于采用Motorala公司的多项专利技术,因而该传感器的输出具有良好的线形度，且灵敏度极高，长期重复性妤。其传输特性如下图所示。

　　传输特性可用Vout=Vdd×(0.018×P+0.04)±Ve表示，式中Vdd=5V，Ve表示误差大小)Ve=Pe×O.O9×Te)式中Pe表示压力误差大小，最大为±1.25Kpa。Te表示温度误差系数，Te与环境温度的关系如下图所示。

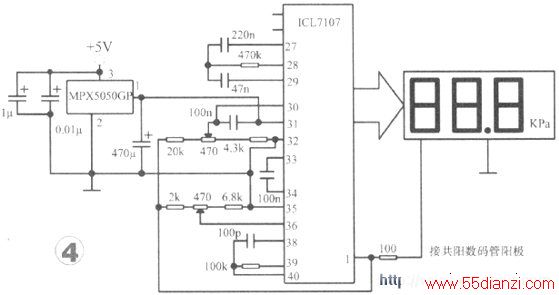

　　采用MPX5050GP设计的便携式数字血压计电路如下图所示。

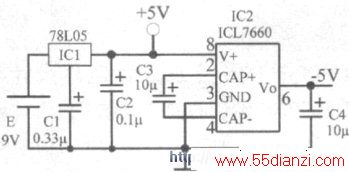

该测量电路不采用放大器，而是将传感器输出的电压信号直接送入AID转换器lCL7107进行转换，经计数、译码后，直接驱动显示电路进行数码显示。由于系统设计中，部分电路需要+5V和-5V电源，同时也为把本血压计设计成便携式的血压测量系统，故整机系统采用9V电池供电，电源电路如下图所示。78LO5首先将9V电压转换为+5V电压，然后利用ICL7660将+5V转换成-5V，从而得到系统所需的±5V电压。

　　系统调试时，要注意以下几点：

　　1.系统加电源电压V+=+5V,V-=-5V，注意系统共地。

　　2.传感器MPX5050GP的管脚4、5、6脚要悬空，禁止和电路连接。

　　3.为保证A/D转换器ICL7107在输入电压信号范围内线性的工作，外接积分电阻要足够大。积分电流一般取4μA，则积分电流R1可取1MΩ。

　　4.积分电容C1的选取主要决定于A/D转换器额定转换速率和积分器额定电流的情况下，使得积分器输出不饱和为原则。积分电容的取值大小可由下式得出：

　　C1=4000Iint/fosc*Vis,其中Iint为积分电流)取值4μA；fosc为A/D转换器转换速率，取值2.5；Vis为积分器电压输出幅度)一般取值3V。因此，积分电容C1的取值约为0.1μF。

　　5.自动稳零电容C2的取值，要以系统允许引入的噪声为依据。如果AID转换器的分辨率高)则要求引入小的噪声，这时就要选择较大的自动稳零电容。在本系统中C2可取0.O47uF。

　　6.整机系统调试时，首先在ICL7107的Vi输入端输入0.2V的标准电压，调RPI，使数码显示为00.OKpa，然后再次输入4.7V的标准电压，调整RP2，使数码显示为50.OKPa。
