MAX6654
点击数：7514 次 录入时间：03-04 12:02:40 整理：http://www.55dianzi.com 传感器参数库
封装引脚图：
【互换 兼容】
【MAX6654的原厂(中文)资料 数据手册 脚功能参数 封装】

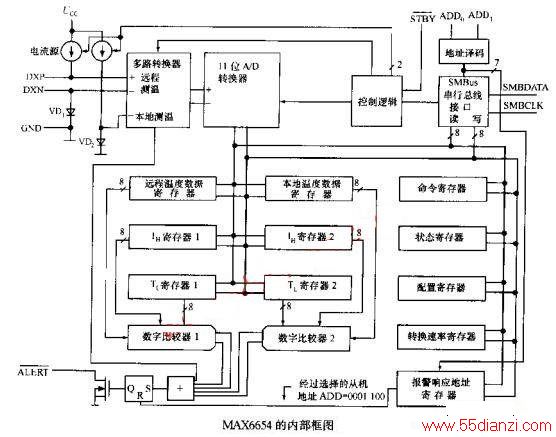

www.55dianzi.com

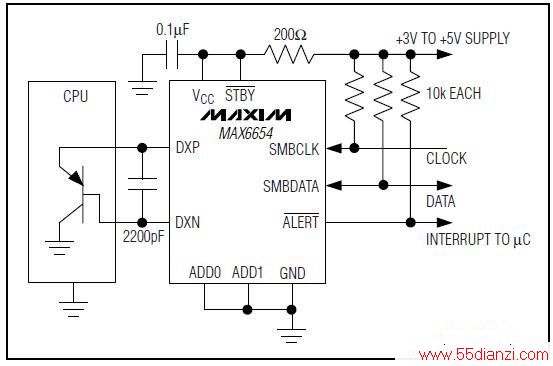

www.55dianzi.com
管脚
符号
功能
1、5、9、
N.C
空脚，与内部不连接
13、16
2
VCC
电源输入脚(+3.0V～+5.5V)。此端接0.1μF旁路电容到地。
建议串接一个200Ω电阻，但无需加去噪声滤波器
3
DXP
外接PN结正极和ADC正输入端用于遥测通道。若不用遥测通
道，此端接DXN
4
DXN
外接PN结负极和ADC负输入端。
6
ADD1
SMBus从属地址选择输入端
7、8
GND
地
10
ADD0
SMBus从属地址选择输入端
11
ALERT
SMBus报警输出（去中断），开漏结构
12
SMBDATA
SMBus串行数据输入/输出，开漏结构
14
SMBCLK
SMBus串行时钟输入
15
STBY
硬件待用输入端。高电平为工作模式，低电平为待用模式
