MAX6502UKP045-T

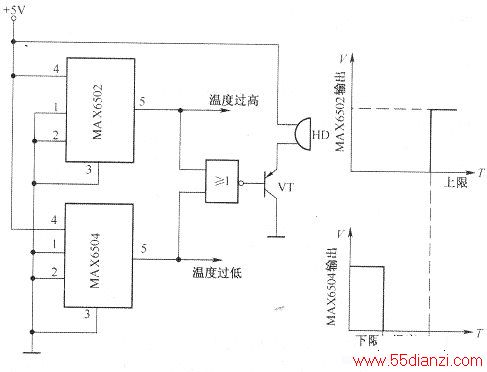

　　电路中采用MAX6502作为超上限温度监测器，用MAX6504作为超下限温度监测器，并通过二输入或非门来控制有源蜂鸣器报警。MAX6502的⑤脚及MAX6504的⑤脚分别输出温度过高及温度过低电平信号，该信号可用来控制散热或加热，使系统在所设定的上下限温度区间内工作。

　　正常工作时，温度在窗口内，MAX6502及MAX6504的输出都是低电平，或非门输出高电平，三极管VT处于截止状态，蜂鸣器不工作，无报警声发出。当温度超出上限或下限设定值时，总有一个器件的⑤脚输出高电平，或非门输出低电平，使三极管VT导通，有源蜂鸣器HD发出报警声。
