ADXRS624

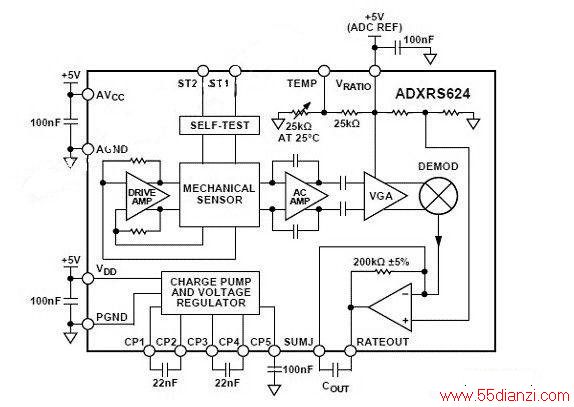

      ADXRS624方框图：

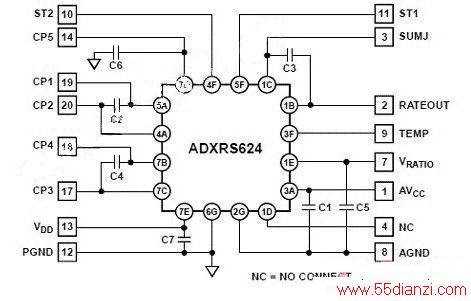

    图2 估板EVAL- ADXRS6 24电路图

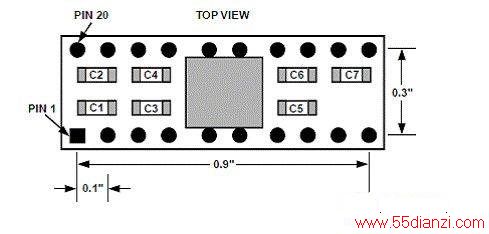

    图3 估板EVAL-ADXRS6 24元件布局图



【互换 兼容】


【ADXRS624的原厂(中文)资料 数据手册 脚功能参数 封装】

www.55dianzi.com

    ·与参考电压成比例

    ·5V单电源工作

    ·工作温度为105℃

    ·对数字指令进行自检测

    ·超小、超轻(<0.15CC、<0.5gram)

    ·温度传感器输出

    ·满足RoHS标准

    ·满足汽车应用要求

    ADXRS*应用

    ·导航系统

    ·串行测试元件

    ·平台稳定

    ·机器人技术

    EVAL-ADXRS6 24

    EVAL-ADXRS62 4是一块简易的估板，支持对ADXRS6 24±50°/sec偏转角速度陀螺仪性能的快速估。EVAL-ADXRS*具有20引脚、双列直插式(0.3英寸宽度×0.1英寸引脚间距)接口，无需BGA焊接，可轻松实现产品设计。

    图2显示了EVAL-ADXRS6 24的框图。正方形方框中显示的数字对应于*估板上的引脚。它同在ADXRS*数据表中所指的应用一致。模拟和电源地(AGND和PGND)在估板上具有独立的电源层，可以根据应用所需的接地设计进行调节。如果用于需要单个地平面，可将这些节点短路连接。AGND和PGND必须接地，以方便*估板能够正常工作。注意模拟供电电压和电荷泵电源电压(AVCC和VDD)没有被连接到EVAL-ADXRS*，用户可以根据应用连接这些引脚。

    图3中显示了EVAL-ADXRS6 24上的元件布局，表1显示了元件清单。EVAL-ADXRS*的初始带宽被设定为10Hz(COUT=100nF)。用户可以增加外部电容，从而进一步减小带宽并改善本底噪声。

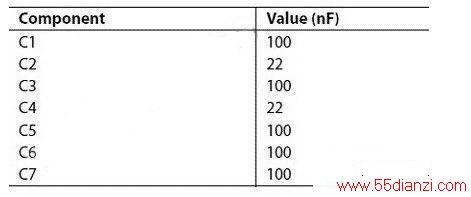

    表1 估板EVAL-ADXRS*元件列表
