采用SOT89或者TO-243A封装,工作电源电压为4.5~6V;灵敏度为Vout=1.75mV/G;磁通密度B=0~900G;输出带宽为23kHz;工作温度范围为-20~85℃。

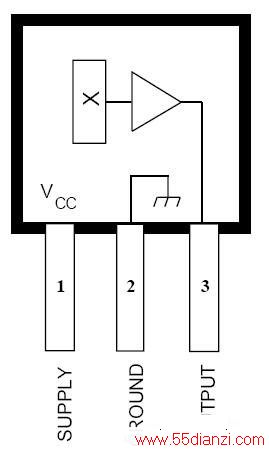

引脚排列图:

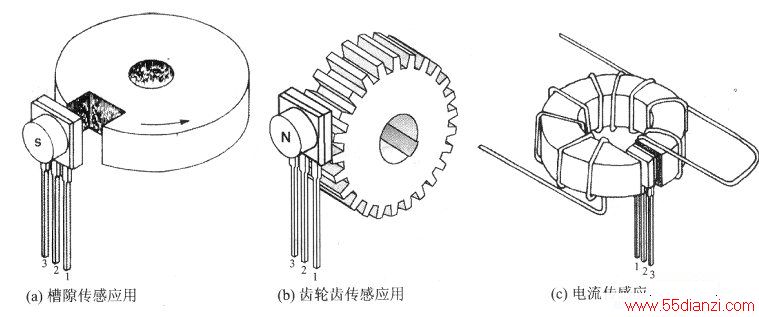

【互换 兼容】UGN3503可用于运动检测器、齿轮传感器、接近检测器和电流检测传感器等领域,其应用示意图如下图所示。在下图(a)、(b)所示的应用中,需要将一个永久偏置磁铁用环氧粘结剂粘贴到环氧封装的背面,在封装背面存有铁磁材料能使磁通聚集。例如:霍尔效应集成电路用来检测铁磁材料的存在,则磁铁S极接近封装背面;如果集成电路用来检测铁磁的不存在,则磁铁N极接近背面。下图c)用于电流检测。
