4.三极管是否击穿
普通三极管的测量与判断（8050、8550、D667等）
说明：

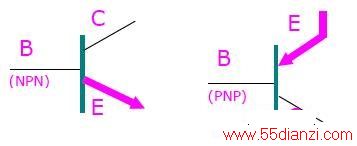

三极管有三个极，分别为基极“B”，集电极“C”，发射极“E”。通常“NPN”型的“E”极接地，“PNP”型的“C”极接地。
测量方法：选用万用表的“二极管档”（非通电）或直流电压档（通电）。
1）. 非通电测量：用“红笔”接B极，“黑笔”接C极，即“BC”极所测得数值：470左右。同理“BE”极数值：470左右，“CE”极数值为无穷大（∞）。
2）.通电测量：“BC”极的电压为0.75V左右。
通常三极管个体在电路中故障现象为：BE极、BC极、CE极击穿、开路等。
5.二极管是否击穿（IN4007、IN41418、18V/0.5W）

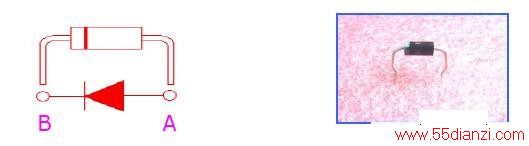

说明：“A”为阳极，又叫正极；
“B”为阴极，又叫负极。
测量方法：（选用万用表的“二极管档”）
1）、 正向测量：用“红笔”接阳极，“黑笔”接阴极，所测得数值：IN4007为760左右，IN41418为450左右，稳压二极管（18V/0.5W）为720左右。
2）、反向测量：用“红笔”接阴极，“黑笔”接阳极，所测得数值：无穷大（∞）
6.热敏电阻是否开短路
说明：热敏电阻为感温元件，随温度的变化而阻值发生变化。在电炖锅中应用其
负温度系数，即随着温度升高而阻值变小。
测量方法：通常用万用表(电阻档)，用“红”与“黑”笔分别接其任意一端，所测得数值为：80-100K。（25℃室温温下，阻值为100K）通常热敏电阻个体在电路中故障现象为：短路与开路。
7.电容性能是否良好（主要为电解电容、瓷介电容）
说明：
1）、电解电容分极性，分别为“A”为正极，“B”为负极。
2）、电解电容的极性在实际使用中不能插反。
3）、瓷介电容不分极性。
电解电容的测量方法：（选用万用表的“二极管档”）
正向测量：用“红笔”接正极，“黑笔”接负极，所测得数值：无穷大（∞）。无穷大（∞）。若存在一定数值，则为电容漏电现象。若为“0”或“100”以内，则短路。
8、控制开关是否失效
用万用表任一表笔插入L孔位，另一表笔插入任一孔来检测控制开关的通断是否失效，具体开关的连通逻辑参照说明书原理图，另注意检查控制开关弹片是否弹性失效，只用将表笔插入开关孔，看弹片是否回弹即知。
