图1 用万用表测量Vz<9V稳压二极管的稳压值
公式如下所示：
式中E为万用表内电池电压，E=9V，RDW是测出的稳压二极管的反向电阻，单位为Ω，R0是万用表欧姆档中心值，单位为Ω，n为电阻档倍率数(这里电阻档为R×10k档，所以n=10K=10000)。
2、双表测量法
如果稳定电压在9~18V之间，此时用一只万用表已不能满足需要，因它提供的电压不能使稳压管工作于反向击穿状态。对此可用两只万用串联起来测量，为方便测试计算，最好选用相同型号的万用表。如图2所示为测试电路。两只万用表均置于R×10k 档，测出反向电阻，再利用方法1中的公式计算，此时E=18V。

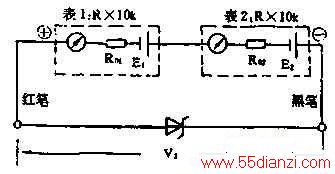

图2 用两只万表测量稳压二极管的稳压值(9V
3、借助兆欧表测量法
如果手头有兆欧表，不仅可以提供大小适宜的外加电源，以克服万用表本身电源电压的不足。而且使测量更为精确。如图3所示为借助兆欧表配合万用表测量稳压二极管的电路。操作方法是：按均匀转速摇兆欧表，使发电机输出的直流电压逐渐升高，当达到稳压二极管的反向击穿电压时。稳压二极管反向击穿。稳压二极管使进入稳压区，此时如再略加快速度摇动兆欧表时(不能过快。以免电压过高而损坏二极管)，其反向电压并不增加。即使兆欧表的输出直流电压稳定在Vz值上，此值可通过万用表指针显示出来，这便是稳压二极管的稳定电压Vz。
图3 用兆欧表测量稳压二极管的稳压值
4、外加直流稳压电源测量法
相信很多人手上没有兆欧表，那么可以利用连续可调的直流稳压电源，即可借用来加到稳压管两端，使其击穿并稳定在一定值上，再观察万用表上的指示值，这个稳定位便是该被测稳压管的稳定电压值Vz。如同4所示。其操作方法及举例与借用兆欧表测量法相似。

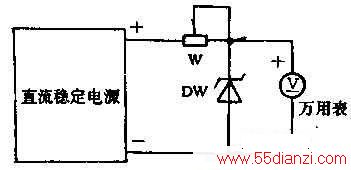

图4 外加直流电源测量稳压二极管的稳压值
